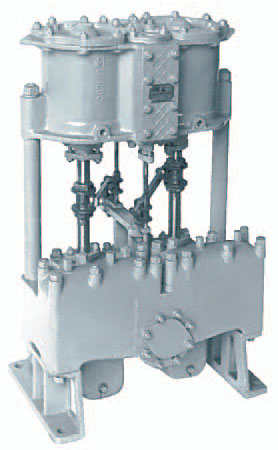

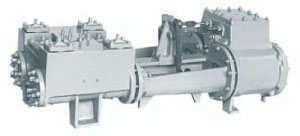

Насосы паровые - Насосы паровые поршневые типа ПДГ и ПДВ предназначены для работы в стационарных и транспортных условиях для перекачивания пресной и морской воды, нефти и нефтепродуктов, сжиженных углеводородных газоы и других жидкостей, сходных с указанными по плотности, вязкости и химической активности. По конструктивным признакам прямодействующие двухпоршневые насосы двустороннего действия делятся на горизонтальные ПДГ и вертикальные ПДВ. Насосы изготавливаются в следующих исполнениях: О - общепромышленные - для перекачивания пресной воды, темных нефтепродуктов и других, сходных с указанными по химической активности температурой до 105 градусов С. С - судовые - для перекачивания пресной и морской воды, темных нефтепродуктов и других, сходных с указанными по химической активности, жидкостей кинематической вязкостью до 8 Ст и температурой до 120 градусов С, а насосы подачей более 100 куб.м/ч и для перекачивания бензина температурой до 30 градусов С. Н - для перекачивания темных нефтепродуктов кинематической вязкостью до 8 Ст и температурой до 220 С. НГ - то же, температурой до 400 градусов С. Г - для перекачивания сжиженных углеводороных газов плотностью от480 до 700 кг/куб.м, температурой от -30 до 40 градусов С. Х - для перекачивания бензольных продуктов, каменноугольной смолы, темных нефтепродуктов кинематической вязкостью до 8 Ст и температурой до 120 градусов С.

Обозначение:
ПДГ 25/45 Б-Н-УХЛ4 ТУ 26-06-1584-90,

где:

ПДГ — тип насоса по конструкции (паровой поршневой двухцилиндровый горизонтальный — ПДГ; паровой поршневой двухцилиндровый вертикальный — ПДВ);

25 — номинальная подача насоса, м3/ч;

45 — давление на выходе из насоса, кгс/см2;

Б — индекс модернизации (первая модернизация — А; вторая модернизация — Б; третья модернизация — В);

Н — исполнение насоса по назначению (Н, Нш, НГ, НГш, Г, Х, О, С);

УХЛ — климатическое исполнение (УХЛ, Т5, ОМ5);

4 — категория размещения;

ТУ 26-06-1584-90 — номер технических условий.

Типоразмер насоса

Подача м3/ч

Давление на выходе МПа

Исполнение

Рабочее давление пара, МПа

Допустимая вакуумметрическая высота всасывания, м

Габаритные размеры (LxBxH), мм

Масса, кг

ном.

макс.

ПДВ10/50А

10

5

5,6

O,С

3,4

6

670х456х1288

445

ПДВ16/20B

16

2

2,5

O,С

1,1

6

560х424х1205

337

ПДВ25/4

25

0,4

0,5

O,С

1,1

6

700х400х1280

350

ПДВ25/20B

16

2

2,5

O,С

1,1

6

715х520х1270

507

ПДВ25/50А

25

5

5,6

O,С

3,4

6

720х530х1422

733

ПДВ 60/8

60

0,8

1

О,С,Х

1,1

5

770×640x1630

740

ПДВ 125/8

125

0,8

1

С

1,1

5

824×632x1930

1360

ПДВ 160/16

160

1,6

1,8

С

1,3

5

1082×865x2300

2800

ПДВ 250/8

250

0,8

1

C

1,1

5

1200×990x2388

3700

ПДГ6/20Б

6

2

2,5

О,С

1,1

6

914×350x425

155

ПДГ25/45Б

25

4,5

5

Н, Нш

1

5

1700×895x920

1215

НГ, НГш

1810×895x920

1440

Г

1685×895x920

1440

ПДГ60/25Б

60

2,5

2,8

О

1

5

2230×915x960

1570

Н, Нш

2230×915x960

1590

НГ, НГш

2300×1015x960

1710

Х

2230×915x960

1575

ПДГ125/32

125

3,2

3,6

Н, Нш

1

4,5

2965×1480x1210

4175

НГ, НГш

2965×1480x1210

4470



Марка  ПДГ6/20Б, О; С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  6
Давление нагнетан. кгс/кв.см  20
Число двойных ходов поршня в мин.  100
Рабочее давление пара, кгс/кв.см  11
Расход пара, кг/ч  268
Габаритные размеры, мм  914х350х425
Масса, кг  155


Марка  ПДГ25/45Б, Н
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  25
Давление нагнетан. кгс/кв.см  45
Число двойных ходов поршня в мин.  60
Рабочее давление пара, кгс/кв.см  10
Расход пара, кг/ч  1735
Габаритные размеры, мм  1645х855х855
Масса, кг  1215


Марка  ПДВ10/50А, О; С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  10
Давление нагнетан. кгс/кв.см  50
Число двойных ходов поршня в мин.  80
Рабочее давление пара, кгс/кв.см  34
Расход пара, кг/ч  695

Габаритные размеры, мм  670х465х1288
Масса, кг  450


Марка  ПДВ25/4, О; С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  25
Давление нагнетан. кгс/кв.см  4
Число двойных ходов поршня в мин.  65
Рабочее давление пара, кгс/кв.см  11
Расход пара, кг/ч  225
Габаритные размеры, мм  700х400х1280
Масса, кг  389


Марка  ПДВ25/20В, О; С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  25

Давление нагнетан. кгс/кв.см  20
Число двойных ходов поршня в мин.  60
Рабочее давление пара, кгс/кв.см  11
Расход пара, кг/ч  815
Габаритные размеры, мм  715х520х1270
Масса, кг  530


Марка  ПДВ25/50А, О; С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  25
Давление нагнетан. кгс/кв.см  50
Число двойных ходов поршня в мин.  60
Рабочее давление пара, кгс/кв.см  34
Расход пара, кг/ч  1185
Габаритные размеры, мм  720х530х1422
Масса, кг  772


Марка  ПДВ60/8, О; С; Х
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  60
Давление нагнетан. кгс/кв.см  8
Число двойных ходов поршня в мин.  55
Рабочее давление пара, кгс/кв.см  11
Расход пара, кг/ч  780
Габаритные размеры, мм  770х640х1630
Масса, кг  780


Марка  ПДВ125/8, С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  125
Давление нагнетан. кгс/кв.см  8
Число двойных ходов поршня в мин.  55
Рабочее давление пара, кгс/кв.см  11
Расход пара, кг/ч  1575
Габаритные размеры, мм  824х632х1930
Масса, кг  1360


Марка  ПДВ160/16, С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  160
Давление нагнетан. кгс/кв.см  16
Число двойных ходов поршня в мин.  50
Рабочее давление пара, кгс/кв.см  13
Расход пара, кг/ч  4220
Габаритные размеры, мм  1082х865х2300
Масса, кг  2800


Марка  ПДВ250/8, С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  250
Давление нагнетан. кгс/кв.см  8
Число двойных ходов поршня в мин.  38
Рабочее давление пара, кгс/кв.см  11
Расход пара, кг/ч  4170
Габаритные размеры, мм  1200х990х2388
Масса, кг  3700


Марка  ПДГ60/25Б, О
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  60
Давление нагнетан. кгс/кв.см  25
Число двойных ходов поршня в мин.  50
Рабочее давление пара, кгс/кв.см  10
Расход пара, кг/ч  1975
Габаритные размеры, мм  2074х855х855
Масса, кг  1581


Марка  ПДГ125/32, Н
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  125
Давление нагнетан. кгс/кв.см  32
Число двойных ходов поршня в мин.  45
Рабочее давление пара, кгс/кв.см  10
Расход пара, кг/ч  6170
Габаритные размеры, мм  2790х1450х990
Масса, кг  4200


Марка  ПДВ16/20В, О; С
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  16
Давление нагнетан. кгс/кв.см  20
Число двойных ходов поршня в мин.  70
Рабочее давление пара, кгс/кв.см  11
Расход пара, кг/ч  485
Габаритные размеры, мм  560х424х1205
Масса, кг  385


Марка  ПДГ25/45Б, НГ
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  25
Давление нагнетан. кгс/кв.см  45
Число двойных ходов поршня в мин.  60
Рабочее давление пара, кгс/кв.см  10
Расход пара, кг/ч  1735
Габаритные размеры, мм  1770х855х737
Масса, кг  1310


Марка  ПДГ25/45Б, Г
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  25
Давление нагнетан. кгс/кв.см  45
Число двойных ходов поршня в мин.  60
Рабочее давление пара, кгс/кв.см  10
Расход пара, кг/ч  1735
Габаритные размеры, мм  1643х855х737
Масса, кг  1289


Марка  ПДГ60/25Б, Н
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  60
Давление нагнетан. кгс/кв.см  25
Число двойных ходов поршня в мин.  50
Рабочее давление пара, кгс/кв.см  10
Расход пара, кг/ч  1975
Габаритные размеры, мм  2074х855710
Масса, кг  1600


Марка  ПДГ60/25Б, Х
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  60
Давление нагнетан. кгс/кв.см  25
Число двойных ходов поршня в мин.  50
Рабочее давление пара, кгс/кв.см  10
Расход пара, кг/ч  1975
Габаритные размеры, мм  2071х855х710
Масса, кг  1581


Марка  ПДГ60/25Б, Х
Наименование  Насос
Уточнение  поршневой паровой
Подача, куб.м/ч  60
Давление нагнетан. кгс/кв.см  25
Число двойных ходов поршня в мин.  50
Рабочее давление пара, кгс/кв.см  10
Расход пара, кг/ч  1975
Габаритные размеры, мм  2071х855х710
Масса, кг  1581
