Коловратные типа квм, кв, нкф,

Коловратные типа КВМ, КВ,  НКФ,

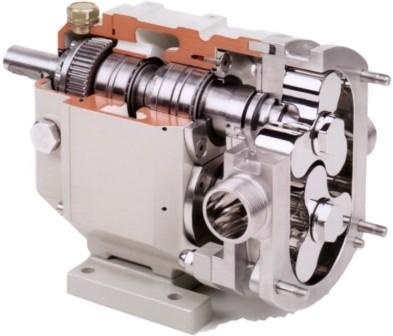

Маслонасосы коловратные - Коловратный электронасос предназначен для перекачивания высоковязких и пастообразных жидкостей. Насосы имеют камеры обогрева (охлаждения), снабжены предохранительно-перепускными клапанами. Давление полного перепуска, как правило, составляет не более 1,5 величины рабочего давления. Для понижения числа оборотов ведущего вала применяется редуктор. Насосы работают с подпором от 0,45 до 2,0 м. Насосы КВ предназначены для перекачивания триацетата целлюлозы вязкостью 0,4...0,6 м2/с, для перекачивания прядильного раствора ароматического полиамида в демитиллацитомиде с содержанием соляной кислоты до 1,5 %. Условное обозначение агрегата: К - коловратный электронасосный агрегат; В - высокого давления; числитель первой дроби - рабочий объем (куб. дм); знаменатель - давление на выходе насоса (кГс/кв.см); числитель второй дроби - подача насоса в агрегате (куб.м/час); знаменатель - давление на выходе насоса в агрегате (кГс/кв.см); буква после дроби - условное обозначение исполнения гидравлической части насоса по материалу; Рп - регулируемый привод. Насос НКФ - 54 предназначен для подачи воды при тушении пожаров на торфоразработках и устанавливается на тракторе ДТ - 54, ДТ - 75 к приводу от коробки отбора мощности. В другое время насос не используется.





Марка агрегата

Подача насоса, м3/ч

Давление насоса, кгс/см2

Подпор, м

Частота вращения, об/мин

Род жидкости, вязкость сСт (0ВУ), температура

Мощность двигателя, кВт,

Масса агрегата, кг

К 3,5/6-10/6Б-2

10

6

0,5

48

Прядильный раствор 80000…120000 (10800…16200 )

5,5

620

КВ 0,4/18-0,7/18Б

0,7

18

37

1,5

250

КВ 0,7/18-2,5/18Е-Рп

0,6…2,5

80

30…112

Прядильный раствор 50000 (6750)

11

975

КВ 0,7/18-2,5/18Е-Рп-1

1110

КВ 1,8/18-5/18Е-Рп

1,2…5

5

30…120

Прядильный раствор ароматического полиамида в демитилацетамиде с содержанием соляной кислоты до 1,5% 5000...10000 (700…1350)

15

1250

КВ 1,8/18-5/18Е-Рп-1

1450

КВГ 1,8/18-2/18Б-2

2

0,5

37

Прядильный раствор 80000…120000 (10800…16200 )

4

435

КВМ 0,7/18-0,7/16Е-Рп-1

0,7

16

1,5

50

Раствор триацетата целлюлозы 400000…600000 (54000…81000)

11

1150


Марка  КВМ 0,7/18
Наименование  Насос
Уточнение  коловратный горизонтальный
Подача, куб.м/ч  0,7
Давление, кгс/кв.см  16
N, кВт  4
Частота вращения, об/мин  50
Перекачиваемая жидкость  раствор триацетата целлюлозы
Температура, С  35...40
Габаритные размеры, мм  925х430х436
Масса насоса, кг  198.00
Масса агрегата, кг



Марка  КВ 1,8/18-5/18Е-Рп
Наименование  Насос
Уточнение  коловратный горизонтальный
Подача, куб.м/ч  1,2...5
Давление, кгс/кв.см  18
N, кВт  15.0
Частота вращения, об/мин  30...120
Перекачиваемая жидкость  прядильный раствор ароматического полиамида в демитилацентамиде с содержанием соляной кислоты до 1,5%
Температура, С  20...30
Габаритные размеры, мм  2770х975х735
Масса насоса, кг  205.00
Масса агрегата, кг  1120.0


Марка  К 3,5/6-10/6
Наименование  Насос
Уточнение  коловратный
Подача, куб.м/ч  10.0
Давление, кгс/кв.см  6
N, кВт  5.5
Частота вращения, об/мин


Марка  НКФ
Наименование  Насос
Уточнение  коловратный
Подача, куб.м/ч  42.0
Давление, кгс/кв.см  6
N, кВт  15.0
Частота вращения, об/мин  530



Марка  КВ 0,7/18
Наименование  Насос
Уточнение  коловратный горизонтальный
Подача, куб.м/ч  0,7
Давление, кгс/кв.см  18
N, кВт  5,8
Частота вращения, об/мин  30...112
Перекачиваемая жидкость  прядильный раствор
Температура, С  20...40
Габаритные размеры, мм  765х470х450
Масса насоса, кг  205.00


Марка  КВ 1,8/18-5/18Е-Рп-1
Наименование  Насос
Уточнение  коловратный горизонтальный
Подача, куб.м/ч  1,2...5
Давление, кгс/кв.см  18
N, кВт  15.0
Частота вращения, об/мин  30...120
Перекачиваемая жидкость  прядильный раствор ароматического полиамида в демитилацентамиде с содержанием соляной кислоты до 1,5%
Температура, С  20...30
Габаритные размеры, мм  2700х975х785
Масса насоса, кг  205.00
Масса агрегата, кг  1450.0


Марка  КВ 1,8/18
Наименование  Насос
Уточнение  коловратный горизонтальный
Подача, куб.м/ч  1,8
Давление, кгс/кв.см  18
N, кВт  2,8...11,6
Частота вращения, об/мин  30...120
Перекачиваемая жидкость  прядильный раствор ароматического полиамида в демитилацентамиде с содержанием соляной кислоты до 1,5%
Температура, С  20...30
Габаритные размеры, мм  765х470х450
Масса насоса, кг  205.00


Марка  КВ 0,7/18-2,5/18Е-Рп
Наименование  Насос
Уточнение  коловратный горизонтальный
Подача, куб.м/ч  0,6...2,5
Давление, кгс/кв.см  18
N, кВт  411
Частота вращения, об/мин  30...112
Перекачиваемая жидкость  прядильный раствор
Температура, С  20...40
Габаритные размеры, мм  2270х970х675
Масса насоса, кг  205.00
Масса агрегата, кг  1120.0


Марка  КВМ 0,7/18-0,7/16Е-Рп-1
Наименование  Насос
Уточнение  коловратный горизонтальный
Подача, куб.м/ч  0,7
Давление, кгс/кв.см  16
N, кВт  4
Частота вращения, об/мин  50
Перекачиваемая жидкость  раствор триацетата целлюлозы
Температура, С  35...40
Габаритные размеры, мм  2760х975х740
Масса насоса, кг  198.00
Масса агрегата, кг
