Насос н2 (н1-м) забойный турбонасос

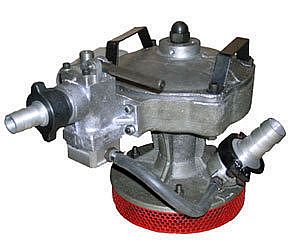

Забойный переносной моноблочный турбонасос Н2

 (Н1-М)



Заказать насос



Цена насоса  51 500 руб. с НДС



Наша компания осуществляет комплексные поставки насоса со склада и под заказ по

дилерским ценам. Доставка до места, любой транспортной компанией, по желанию

заказчика.




Таблица 1

Основные характеристики турбонасоса Н2 (Н1-М)


Насос

Q Подача (м3/ч)

H Напор (м или кГс/см2)

N Частота вращен. (об/мин)

Масса(кг)

Габариты LxBxH (мм)

Расход воздуха, куб.м/ч

Рабочее давление воздуха, кгс/кв.см

Н2

25

40

6300

34

470x400x450

7,5

5



Рис 1. Устройство турбонасоса Н2(Н-1М)



1. Крышка 2. Направляющий аппарат 3. Сопло для подвода воздуха 4. Диафрагма клапана

5. Шланг 6. Подшипниковые опоры 7. Подшипник 8. Рабочее колесо 9. Раструб

10. Сетка приемника 11. Хомут 12. Откидной болт 13. Барашки 14. Стальной стакан

15. Гайка 16. Стопорная шайба 17. Венец ротора 18. Корпус 19. Шарикоподшипник

с защитной шайбой 20. Манжета армированная 21. Гайка 22. Опорная шайба 23. Гайка



Таблица 2

Каталог запасных частей Турбонасоса Н-2(Насос Н-1М)


№№

Номер деталей

Наименование деталей

Масса

1

Н2.00.100

Корпус

10,82

2

Н2.00.200

Крышка

5,23

3

Н2.00.400

Приемник

1,85

4

1021-10

Трубка подводящая

0,39

5

Н2.00.001

Сопло

0,015

6

Н2.009

Прокладка

0,015

7

1021-0004

Полухомут

0,2

8

Н2.00.002

Втулка

0,3

9

1021-0006

Ось

0,6

10

1021-0007

Стакан

2,5

11

Н2.00.008

Венец

2,3

12

1021-0009

Гайка

0,22

13

1021-0010

Шайба стопорная

0,023

14

1021-0011

Отображатель

0,075

15

1021-0012

Прокладка

0,002

16

1021-0013

Гайка

0,27

17

1021-0014

Шайба стопорная

0,012

18

1021-0015

Прокладка

0,001

19

1021-0016

Колесо рабочее

0,8

20

1021-0019-01

Раструб

0,74

21

1021-0020

Седло клапана

0,04

22

1021-0021

Клапан

0,5

23

1021-0022И

Пружина

0,04

24

1021-0023-1

Крышка

0,05

25

1021-0024-1

Полуось

0,012

26

1021-0025

Ручка

0,12

27

1021-0027

Прокладка

0,015

28

1021-0036-1

Шайба

0,003

29

1021-0037

Диафрагма

0,02

30

1021-0042

Гайка специальная

0,058

31

1021-0044

Прокладка

0,012

32

1021-0045

Стойка

0,035

33

1021-0046

Болт откидной

0,05

34

1021-0049-1

Шпонка

0,0057

35

1021-0055

Кольцо

0,003

36

Н2.00.004

Табличка

0,017

37


Болт М10-6qх45.36 ГОСТ7795-70


38


Болт М10-6gх80.36 ГОСТ7795-70


39


Болт М12-6gх90.36 ГОСТ7795-70


40


Болт М8-6gх16.36 ГОСТ7795-70


41


Винт АМ8-6gх25.45Н019 ГОСТ1476-84


42


Гайка М8-6Н.4ГОСТ 5915-70


43


Гайка М10-6Н.4Гост 5915-70


44


Гайка М12-6Н.4 ГОСТ 5915-70


45


Гайка М12-7Н.6ГОСТ 3032-79


46


Заклепка 3х10.00ГОСТ 10299-80


47


Манжета 1.2-40х60-1 ГОСТ 8752-79


48


Подшипник 205ГОСТ 8338-75


49


Подшипник 60206 ГОСТ 7242-81


50


Шайба 8.02 Ст.3 ГОСТ 11371-78


51


Шайба 12.02 Ст.3 ГОСТ 11371-78


52


Шайба 24.02 Ст.3 ГОСТ11371-78


53


Шпилька М8-6gх45.36 ГОСТ 22038-76


54


Шпилька М8-6gх22.36 ГОСТ 22038-76


55


Шпилька М10-6gх20.36 ГОСТ 22038-76


56


Шплинт 2.5х20 ГОСТ 397-79


57

1021-04И-2

Арматура воздушного рукава

1,0

58

1021-06-1

Арматура напорного рукава

1,55

59

1021-0031

Шайба дроссельная

0,032

60

Н2.00300

Корпус клапана

1,7



Рис 2. Габариты Турбонасоса Н-2(Насос Н-1М)



1 – корпус;

2 – крышка с рукояткой;

3 – предохранительный клапан;

4 – шланг;

5 – сетка приемника;

6 – отводный канал;



Рис 3. Характеристики Турбонасоса Н-2(Насос Н-1М)




НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Турбонасоса Н-2(Насос Н-1М)


Турбонасосы используются на труднодоступных участках горных работ с подачей воды

во временные водохранилища, водосборники главных и участковых водоотливных

установок и передвижные емкости. Кроме того, турбонасос Н2 применяется для откачки

воды в аварийных ситуациях.

Название Турбонасос исходит из того, что данный пневматический центробежный насос оснащен турбинным приводом - пневматической активной турбиной, встроенной в общий алюминиевый корпус с крышкой.

Предназначены для перекачивания неагрессивной жидкости с температурой не более 60 градусов С в угольной и горнорудной промышленности. Насос может быть использован для откачки воды при проходе уклонов, горизонтальных выработок и на поверхности, для откачки воды при рытье канав, глубоких котлованов и при других строительных работах. Отличительная особенность этого алюминиевого центробежного насоса заключается в том,

что привод его представляет из себя турбинку, вращающуюся от сжатого воздуха. Данная конструкция насоса сама по себе является взрывозащищенной.



Конструкция Турбонасоса Н-2(Насос Н-1М)


Привод насоса осуществляется от встроенной воздушной турбины, что обеспечивает турбонасосу высокую степень взрывозащищённости.

Турбонасос Н2 состоит из турбинного привода и насоса, встроенных в общий корпус.

Венец ротора с литыми торцовыми лопатками закреплен на стальном стакане.

Внутри стакана размещены подшипниковые опоры на оси. Ось закреплена в крышке

гайкой со стопорной шайбой. Крышка совместно с ручкой отлита из алюминиевого

сплава. Внутри крышки закреплен направляющий аппарат.


Рабочее колесо размещено в нижней части корпуса в спиральном отводе и закреплено

на

Хвостовике стакана ротора. На всасывающей сторон установлены раструб и сетка

приемника.

К патрубку отводного канала присоединяется водонапорный шланг и шланг,

подводящий воду от напорного патрубка к диафрагме клапана.


В верхней части корпуса имеется прилив, в котором размещено сопло для подвода воздуха

к венцу ротора. К приливу прикреплен узел предохранительного клапана. Предохранительный клапан смонтирован в корпусе из алюминиевого сплава, внутри

которого размещен подпружиненный шток клапана, опирающийся на седло.

Конец штока и клапана через отверстие в крышке выходит наружу и соединяется с

рукояткой управления.


Нижняя часть корпуса турбонасоса выполнена в виде спирального отвода, переходящего

в нагнетательный патрубок, к которому прикреплен шланг, подводящий воду

к резиновой диафрагме предохранительного клапана турбонасоса. Давление воды на диафрагму удерживает клапан в открытом состоянии при прекращении нажатия

на рукоятку. Клапан автоматически отключает подачу воздуха в турбину при напоре воды

в нагнетательном патрубке ниже 8 м.


Чтобы обеспечить работу турбонасоса с напором менее 8 м, например при откачке воды

в проходческую бадью, в нагнетательном патрубке устанавливают специальную

дросельную шайбу. Для того, чтобы отключить турбонасос вручную нужно произвести

нажатие на рукоятку в обратную сторону.


При геодезической высоте подъема воды более 8 м в нагнетательном трубопроводе устанавливают обратный клапан, который закрывается после останова насоса и

изолирует полость диафрагмы от давления столба жидкости в нагнетательном

трубопроводе, обеспечивая автоматическое отключение турбины предохранительным клапаном.


В зависимости от давления сжатого воздуха частота вращения турбонасоса изменяется

от 4000 до 7500 об/мин, обеспечивая расход от 10 до 40 м /ч при напоре от 10 до 50 м.

Перед включением необходимо опустить турбонасос в воду так, чтобы сетка приемника

была Полностью погружена.


Турбонасос включается открытием клапана рукояткой управления, удерживая ее до

тех пор, пока частота вращения ротора создаст в напорном патрубке и в камере

диафрагмы клапана давление, достаточное для удержания клапана в открытом состоянии

.

Остановка турбонасоса производится вручную рукояткой (в обратную сторону включению)

перекрытием воздушного канала клапаном, или автоматически – оголением сетки приемника и снятием давления в камере диафрагмы. Время автоматического отключения турбонасоса при оголении сетки приемника – не более 2 с.


Запрещается:

· включение турбонасоса "вхолостую" без воды с неисправным или отключенным

предохранительным клапаном, та как при этом не обеспечивается его автоматическое отключение, что может привести к увеличению числа оборотов вала до критического,

при котором могут разрушиться детали ротора центробежными силами;


· работа насоса с неисправным или отключенным предохранительным клапаном, так как

при этом не обеспечивается автоматическое отключение при работе без воды и насос

будет работать "вразнос", что приведет к преждевременному выходу из строя деталей

ротора и разрыву венца;


· работа насоса при напоре менее 8 м;

· Работа насоса при давлении воздуха, подводимого к турбонасосу, более 0,5 МПа

(5 кгс/см);

· Оставлять выключенный не работающий турбонасос полностью погруженным в воду.

Безотказная работа турбонасоса обеспечивается при правильном обслуживании и

выполнении Условий эксплуатации, определенных технической документацией.

Установленная безотказная наработка , не менее 320 часов

Установленный ресурс до капитального ремонта 900 часов



Условные обозначения

Турбонасоса Н-2(Насос Н-1М) ТУ 24.08.1687-91

где,

Н - насос;

2 - 2-я  модификация.



Взаимозаменяемость:


Параметр

Значение

до 1973г

Н-1М

до 1990г

Н-1М

С 2001г

Н2
