Бустерные паромаслянные типа нвбм

Бустерные паромасляные типа 2НВБМ

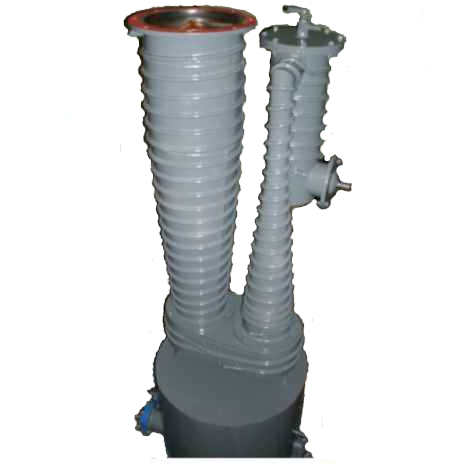

Насосы вакуумные бустерные паромасляные - Предназначены для откачки газов и паров, не агрессивных к материалам конструкции и рабочей жидкости насоса. Насосы применяются для комплектации вакуумсушильных и пропиточных установок в производстве конденсаторов в электротехнической промышленности, а также в других отраслях промышленности для вакуумных установок с большим газовыделением. Используются в стационарных условиях во взрывоопасных помещениях. Бустерный паромасляный насос 2НВБМ. Насос рассчитан на работу с форвакуумным насосом во взрывозащищенном исполнении Принцип работы насоса основан на использовании в качестве откачивающего элемента высокоскоростной паровой струи и аналогичен работе насоса НВДМ. Условное обозначение: Н - насос (А - агрегат); В - вакуумный; Б - бустерный; М - масляный. Цифры после букв - диаметр условного прохода (мм). Насосы типа НВБМ самостоятельно не применяются и входят в состав агрегатов. Агрегат состоит из насоса, азотной ловушки, вакуумного затвора, термореле, рамы или плиты. В свою очередь, агрегат используется совместно с форвакуумным насосом, который откачивает из выходного патрубка выбрасываемую рабочую среду совместно с откачиваемым газом. Азотная ловушка предназначена для предотвращения проникновения паров рабочей жидкости из диффузионного насоса в откачиваемую среду путем конденсации ее на элементах вымораживающего устройства, охлажденных жидким азотом.





Характеристика

2НВБМ-160

2НВБМ-250

2НВБМ-400

2НВБМ-630

Быстрота действия, л/с

800

2500

6200

18600

Остаточное давление, мм.рт.ст.

1.3x10-3

6.6x10-4

6.6x10-4

6.6x10-4

Потребляемая мощность, кВт/ч

0.8

2.0

4.0

9.0

Давление всасывания, кгс/см2

-

-

-

-

Частота вращения, об./мин.

-

-

-

-

Длина, мм

515

740

1150

1550

Ширина, мм

465

590

910

1500

Высота, мм

1065

1710

2340

2700

Масса, кг

60

160

300

140





Марка   2НВБМ-160
Наименование   Насос вакуумный
Уточнение   бустерный паромасляный
Примечание
Предназначены для откачки газов и паров, не агрессивных к материалам конструкции и рабочей жидкости насоса в диапазоне давлений от 13,3 до 6,65х10-2 Па (от 1х10-1 до 5х10-4 мм рт.ст.). Насосы применяются для комплектации вакуум-сушильных и пропиточных установок в производстве конденсаторов в электротехнической промышленнности, а так же в других отраслях промышленности для вакуумных установок с большим газовыделением. Насосы удобны в обслуживании, надежны, легко монтируются в системах откачки. Насосы расчитаны на работу с форвакуумным насосом во взрывобезопасном исполнении в стационарных условиях.
Быстродействие, л/с(куб.м/мин)   880
Остаточное давление, мм рт.ст.   1х10х5
N, кВт   2
Габаритные размеры, мм   500х424х1026
Масса, кг   60


Марка   2НВБМ-250
Наименование   Насос вакуумный
Уточнение   бустерный паромасляный
Примечание
Быстродействие, л/с(куб.м/мин)   2800
Остаточное давление, мм рт.ст.   5х10х6
N, кВт   6
Габаритные размеры, мм   721х588х1691
Масса, кг   160

Марка   2НВБМ-400
Наименование   Насос вакуумный
Уточнение   бустерный паромасляный
Примечание
Быстродействие, л/с(куб.м/мин)   6200
Остаточное давление, мм рт.ст.   5х10х6
N, кВт   12
Габаритные размеры, мм   1150х588х2523
Масса, кг   300


Марка   2НВБМ-630
Наименование   Насос вакуумный
Уточнение   бустерный паромасляный
Примечание
 Быстродействие, л/с(куб.м/мин)   18600
 Остаточное давление, мм рт.ст.   5х10^-6
N, кВт   36
Габаритные размеры, мм   1500х2667
Масса, кг   1400
