Консольные насосы




Консольные промышленные насосы. Описание и назначение.



Наша компания реализует промышленные консольные насосы

типа «К», «КМ», «КМЛ», «ЛМ».

Консольным насос называется так, потому что, у него рабочая часть

расположена консольно относительно станины. См рис 1

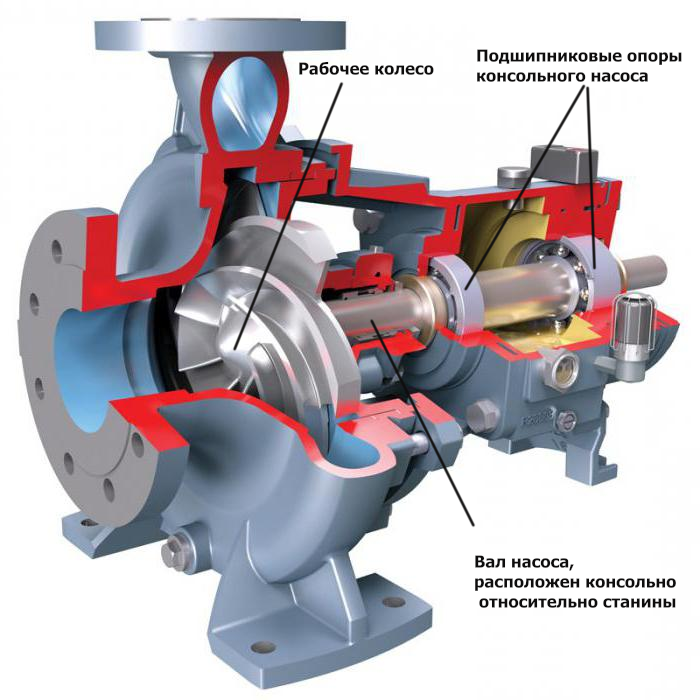

Рис 1. Устройство промышленного консольного насоса


Консольное расположение - это значит у вала (или оси), на котором находится

колесо, только одна опора по отношению к колесу.

Консоль– это  конструкция (балка,ферма) жёстко закреплённая одним концом,

или часть ее, выступающая за опору, для поддержки карниза, балкона и т.п.

(Современный толковый словарь русского языка Ефремовой)


Рабочим органом консольного насоса является центробежное колесо. См. Рис2

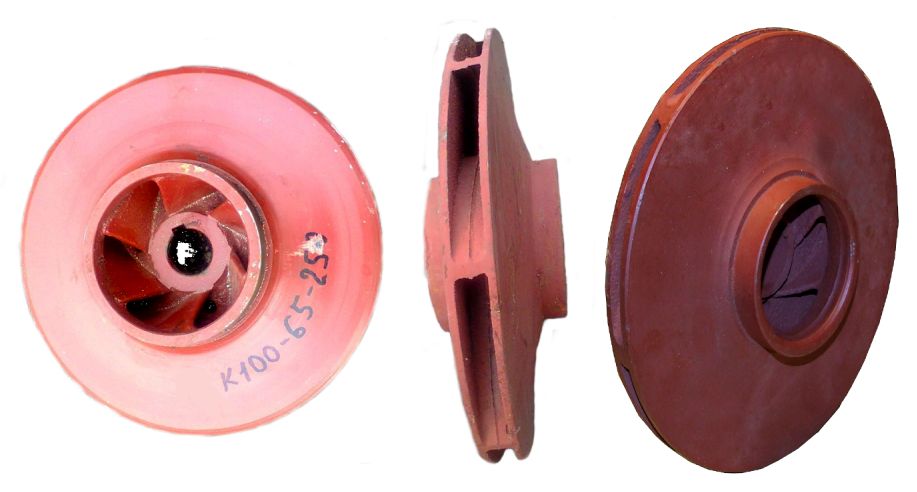

Рис 2 Рабочее колесо консольного промышленного насоса для воды


Центробежное колесо консольного промышленного насоса состоит из двух дисков, между которыми находятся лопасти, соединяющие их в единую конструкцию. Лопасти плавно изогнуты в сторону, противоположную направлению движения колеса. Это наиболее распространенное, так называемое, закрытое рабочее колесо. Однако встречаются насосы и с открытым рабочим колесом, состоящие из одного диска.


Принцип работы насоса смотрите на видео

При вращении колеса консольного промышленного насоса на жидкость, находящуюся внутри колеса, действует центробежная сила, прямо пропорциональная расстоянию частицы жидкости от центра колеса и квадрату угловой скорости вращения колеса. Под действием этой силы жидкость выбрасывается из рабочего колеса в напорный патрубок, в центре колеса создается разрежение, а в периферийной его части - повышенное давление. Движение жидкости по всасывающему трубопроводу происходит вследствие разности давлений над свободной поверхностью жидкости в приемном резервуаре и в центральной области колеса.
Как правило, к группе промышленных консольных насосов относятся центробежные одноступенчатые, чугунные насосы с односторонним подводом жидкости к рабочему колесу. Колесо такого насоса располагается на конце вала (консоли), установленного в подшипниках корпуса насоса или электродвигателя. Такую же конструкцию имеют и многие другие типы насосов (химические, фекальные, грунтовые и т.д.).
Основную массу консольных насосов для воды составляют наиболее распространенные насосы типа К и насосы типа КМ. В насосах типа К подвод крутящего момента от вала электродвигателя на вал насоса происходит через упругую муфту.

В насосах типа КМ рабочее колесо установлено на конце удлиненного вала электродвигателя. Материал деталей проточной части консольных насосов для воды, в основном, серый чугун.

Промышленные консольные насосы типа К, КМ предназначены как для перекачивания воды, так и для перекачивания других нейтральных жидкостей с температурой от 0С до +85С (по специальному заказу с температурой до +105С) с содержанием твердых включений размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Исполнение насоса по узлу уплотнения определяется температурой перекачиваемой воды и давлением на входе в насос.

В одинарный мягкий сальник затворная жидкость не подается. В двойное сальниковое уплотнение при температуре перекачиваемой жидкости до +90С затворная жидкость подается в тупик, а при температуре свыше 90С - на проток.

К одинарному торцовому уплотнению может подводиться перекачиваемая жидкость из напорного трубопровода. В двойное торцовое уплотнение затворная жидкость подается только на проток. Затворная жидкость во всех случаях подается под давлением, превышающим давление перед уплотнением на 0,5...1,5 кГс/кв.см.

В качестве затворной жидкости может быть использована любая нетоксичная и невзрывоопасная жидкость с температурой не выше 40С, содержащая частицы размером до 0,2 мм с объемной концентрацией их до 0,1%. Наибольшее допускаемое избыточное давление перекачиваемой жидкости на входе: для консольных насосов с сальниковым уплотнением - 3,5 кГс/кв.см, с торцовым уплотнением - 6 кГс/кв.см.

Допускаемая величина внешней утечки воды через сальниковое уплотнение до 3 л/час (через сальник должна просачиваться жидкость, чтобы смазывать и охлаждать уплотняющую поверхность). Утечка через торцовое уплотнение существенно меньше и в идеале может быть близка к нулю. Консольные насосы промышленного назначения выпускаются отечественными насосными заводами по международному стандарту ИСО2858 и по ГОСТам (параметрическое обозначение) примерно в равном количестве.


Таблица аналогов консольных промышленных насосов


Консольные насосы типа К

Типа КМ

Типа ЛМ, КМЛ

1

Насосы Grundfos - NK, NKG, NKE, NKGE

Насосы Grundfos - NB. NBE

Насосы Grundfos TP

2

Насосы Pedrollo - HF. FG

Насосы

Pedrollo - F


3

Насосы

Wilo VeroNorm NPG

Насосы Wilo CronoBloc-BL

Насосы WILO CronoLine-IL





Насосы консольные типа 1К, 2К, К,
Насосы консольные моноблочные типа КМ
Насосы консольные центробежно-вихревые ЦВК
Насосы консольные "в линию" типа КМЛ
Насосы консольные линейные ЛМ
