Центробежные цнсм, тт, тэ, мв, мкв, амкв


Центробежные ЦНСм, ТТ, ТЭ, МВ, МКВ,  АМК

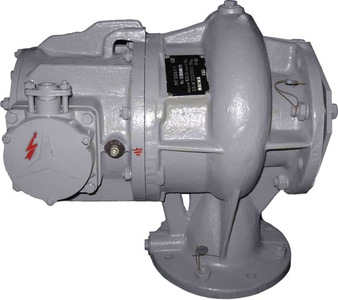

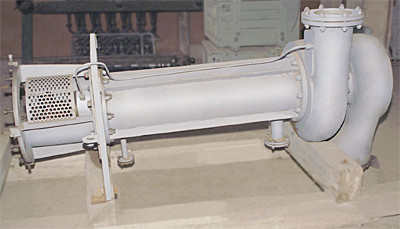

Маслонасосы центробежные - Насосы типов МВ, МКВ и АМКВ - консольные вертикальные одноступенчатые с рабочим колесом одностороннего входа, предназначены для подачи масла температурой от 25С до 70С в систему смазки турбоагрегатов ТЭС и АЭС. Материал основных деталей - углеродистая сталь. Электронасосы типов ТТ и ТЭ - моноблочные герметичные горизонтальные, предназначены для перекачивания трансформаторного масла в системах охлаждения.
Насосы ЦНСм предназначены для работы в масляной системе турбогенераторов для подачи масла в уплотняющие подшипники. Рабочая жидкость - масло турбинное Т22. Вязкость кинематическая 20-23 сСТ при температуре масла 50С, плотность 0,9 г/куб.м при температуре масла 20С. Насосы изготавливаются как с сальниковыми, так и торцовыми уплотнениями. Утечка через торцовые уплотнения не более 60 куб.см/час. Давление на входе в насос должно быть в пределах 0,05-0,6 МПа (0,5-6 кгс/кв.см).


Технические характеристики


Марка
насоса
Подача,
м3
Напор,
м
Подпор,
м
Масса
насоса,
кг
Частота
вращения,
об/мин
Мощность
двигателя,
кВт
L,
мм
МКВ 500-35
500
34
0,12
1460
1470
90
3015
МКВ 500-35а
500
30
0,12
1460
1470
90
3015
МКВ 500-35б
430
20
0,12
1360
1500
48
3060
МКВ 500-35в
250
34
0,12
1190
1470
45
2850
МКВ 500-35г
180
22
0,12
1080
1470
22
2695
МКВ 500-35д
180
23
0,12
1300
1500
22
3100



Тип

Р, кВт

Подача, м3

Напор, м

Масса, кг

1ТЭ 100/15

11,0

100

15

202

1ТЭ 100/20

11,0

100

20

206

ТТ 63/10

2,2

63

10

105









Марка насоса

Подача, м³/ч

Напор, м

Частота вращения, об/мин

Мощность двигателя, кВт

МКВ 200-36

200

36

1500

45

МКВ 200-36а

190

29

1500

30

МКВ 200-36б

180

25

1500

30

МКВ 200-36в

120

23

1500

16

МКВ 600-40

590

42

1450

110






Марка  ЦНСм 13-70
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13
Напор, м  70
Частота вращения, об/мин  2950
N, кВт  5.20
Габаритные размеры, мм  839х420х450
Масса насоса, кг  187.0


Марка  ЦНСм 13-105
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13
Напор, м  105
Частота вращения, об/мин  2950
N, кВт  7.70
Габаритные размеры, мм  910х420х450
Масса насоса, кг  208.0


Марка  ЦНСм 13-140
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13
Напор, м  140
Частота вращения, об/мин  2950
N, кВт  10.30
Габаритные размеры, мм  981х420х450
Масса насоса, кг  229.0


Марка  ЦНСм 13-175
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13

Напор, м  75
Частота вращения, об/мин  2950
N, кВт  12.90
Габаритные размеры, мм  1052х420х450
Масса насоса, кг  250.0


Марка  ЦНСм 13-210
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13
Напор, м  210
Частота вращения, об/мин  2950
N, кВт  15.20
Габаритные размеры, мм  1123х420х450
Масса насоса, кг  271.0


Марка  ЦНСм 13-245
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13
Напор, м  245
Частота вращения, об/мин  2950
N, кВт  17.70
Габаритные размеры, мм  1194х420х450
Масса насоса, кг  292.0


Марка  ЦНСм 13-280
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13
Напор, м  280
Частота вращения, об/мин  2950
N, кВт  20.20
Габаритные размеры, мм  1265х420х450
Масса насоса, кг  313.0


Марка  ЦНСм 13-315
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13
Напор, м  315
Частота вращения, об/мин  2950
N, кВт  22.80
Габаритные размеры, мм  1336х420х450
Масса насоса, кг  334.0
Масса агрегата, кг


Марка  ЦНСм 13-350
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  13
Напор, м  350
Частота вращения, об/мин  2950
N, кВт  25.30
Габаритные размеры, мм  1407х420х450
Масса насоса, кг  355.0
Масса агрегата, кг


Марка  ТЭ 100/15
Наименование  Маслонасос
Уточнение  центробежный
Подача, куб.м/ч  100
Напор, м  15
Частота вращения, об/мин  2900
N, кВт  7.50
Габаритные размеры, мм  667х400х473
Масса насоса, кг  190.0


Марка  ТЭ 100/20
Наименование  Маслонасос
Уточнение  центробежный
Подача, куб.м/ч  100
Напор, м  20
Частота вращения, об/мин  2900
N, кВт  11.00
Габаритные размеры, мм  667х400х473
Масса насоса, кг  190.0


Марка  АМКВ 500-35
Наименование  Маслонасос
Уточнение  центробежный
Подача, куб.м/ч  500
Напор, м  34
Частота вращения, об/мин  1450
N, кВт  90.00
Габаритные размеры, мм  3015х1100х630
Масса насоса, кг  1430.0


Марка  МВ 60-490
Наименование  Маслонасос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  480
Частота вращения, об/мин  2900
N, кВт  160.00
Габаритные размеры, мм  4345х1130х780
Масса насоса, кг  2323.0


Марка  МКВ 600-40
Наименование  Маслонасос
Уточнение  центробежный
Подача, куб.м/ч  590
Напор, м  42
Частота вращения, об/мин  1450
N, кВт  110.00
Габаритные размеры, мм  1130х1580х4223
Масса насоса, кг  2920.0


Марка  ТТ 63/10
Наименование  Маслонасос
Уточнение  центробежный
Подача, куб.м/ч  63
Напор, м  10
Частота вращения, об/мин  1450
N, кВт  2.20
Габаритные размеры, мм  425х328х445
Масса насоса, кг  105.0




Марка  ЦНСм 38-44
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  44
Частота вращения, об/мин  2950
N, кВт  6.90
Габаритные размеры, мм  839х420х450
Масса насоса, кг  178.0


Марка  ЦНСм 38-66
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  66
Частота вращения, об/мин  2950
N, кВт  10.40
Габаритные размеры, мм  910х420х450
Масса насоса, кг  198.0


Марка  ЦНСм 38-88
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  88
Частота вращения, об/мин  2950
N, кВт  13.80
Габаритные размеры, мм  981х420х450
Масса насоса, кг  219.0


Марка  ЦНСм 38-110
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  110
Частота вращения, об/мин  2950
N, кВт  17.30
Габаритные размеры, мм  1052х420х450
Масса насоса, кг  239.0


Марка  ЦНСм 38-132
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  132
Частота вращения, об/мин  2950
N, кВт  19.80
Габаритные размеры, мм  1123х420х450
Масса насоса, кг  259.0


Марка  ЦНСм 38-154
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  154
Частота вращения, об/мин  2950
N, кВт  23.10
Габаритные размеры, мм  1194х420х450
Масса насоса, кг  280.0


Марка  ЦНСм 38-176
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  176
Частота вращения, об/мин  2950
N, кВт  26.40
Габаритные размеры, мм  1265х420х450
Масса насоса, кг  300.0



Марка  ЦНСм 38-198
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  198
Частота вращения, об/мин  2950
N, кВт  29.70
Габаритные размеры, мм  1336х420х450
Масса насоса, кг  321.0


Марка  ЦНСм 38-220
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  220
Частота вращения, об/мин  2950
N, кВт  33.00
Габаритные размеры, мм  1407х420х450
Масса насоса, кг  341.0


Марка  ЦНСм 38-220
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  38
Напор, м  220
Частота вращения, об/мин  2950
N, кВт  33.00
Габаритные размеры, мм  1407х420х450
Масса насоса, кг  341.0
Масса агрегата, кг


Марка  ЦНСм 60-99
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  99
Частота вращения, об/мин  2950
N, кВт  24.20
Габаритные размеры, мм  950х500х500

Масса насоса, кг  233.0


Марка  ЦНСм 60-132
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  132
Частота вращения, об/мин  2950
N, кВт  32.20
Габаритные размеры, мм  1030х500х500
Масса насоса, кг  258.0
Масса агрегата, кг


Марка  ЦНСм 60-165
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  165
Частота вращения, об/мин  2950
N, кВт  40.30
Габаритные размеры, мм  1110х500х500
Масса насоса, кг  282.0


Марка  ЦНСм 60-198
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  198
Частота вращения, об/мин  2950
N, кВт  46.20
Габаритные размеры, мм  1190х500х500
Масса насоса, кг  305.0


Марка  ЦНСм 60-231
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  231
Частота вращения, об/мин  2950
N, кВт  53.90
Габаритные размеры, мм  1270х500х500
Масса насоса, кг  331.0


Марка  ЦНСм 60-264
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  264
Частота вращения, об/мин  2950
N, кВт  61.60
Габаритные размеры, мм  1350х500х500
Масса насоса, кг  356.0


Марка  ЦНСм 60-297
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  297
Частота вращения, об/мин  2950
N, кВт  69.30
Габаритные размеры, мм  1430х500х500
Масса насоса, кг  380.0


Марка  ЦНСм 60-330
Наименование  Насос
Уточнение  центробежный
Подача, куб.м/ч  60
Напор, м  330
Частота вращения, об/мин  2950
N, кВт  77.00
Габаритные размеры, мм  1510х500х500
Масса насоса, кг  405.0
