Насос СМ 100-65-200/4 без рамы, без двигателя 39 040 руб. Насос СМ 100-65-200/4 с эл/дв 100L4 4,0 кВт 52 320 руб. Насос СМ 100-65-200/4 с эл/дв 5,5 кВт 87 023 руб. Насос СМ 100-65-200а/4 с дв 3кВт 56 550 руб. Насос СМ 100-65-200а/4 без двигателя,без рамы 20 788 руб. Насос СМ 100-65-200а/4 без рамы, без двигателя 36 860 руб. Насос СМ 100-65-200а/4 с эл/дв 4,0 кВт 47 860 руб. Насос СМ 100-65-200б/4 с эл/дв 3кВт 53 500 руб. Насос СМ 100-65-200б/4 без рамы, без двигателя 22 460 руб.
Насос СМ 100-65-200-4, СМ 100-65-200а-4, СМ 100-65-200б-4
для сточно-массных сред
Купить насос
Купить насос СМ 100-65-200-4, СМ 100-65-200а-4, СМ 100-65-200б-4
по лучшей цене с доставкой
Наша компания осуществляет комплексные поставки насоса со склада и под заказ по дилерским ценам. Доставка до места, любой транспортной компанией, по желанию заказчика. У нас можно купить насосы по лучшей цене и в самые короткие сроки.
VIDEO
Технические характеристики насоса СМ 100-65-200/4
Таблица 1
Тип насоса (агрегата)
Q, м куб/час
H, м
n, об/мин
Pвх, кгс/см кв
h
ДКЗ
u
CM100-65-200-2
100
50
2900
2,5
69
4,2
3
CM100-65-200a-2
100
32
2900
2,5
66
4,7
3
CM100-65-2006-2
80
32
2900
2,5
63
4,5
3
CM100-65-200-4
50
12,5
1450
2,5
66
4
3
CM100-65-200a-4
45
9
1450
2,5
63
4
3
CM100-65-2006-4
40
8
1450
2,5
60
4
3
Где,
Q – производительность, м. куб;
Н – напор, м;
N – мощность двигателя, кВт;
n – частота вращения вала
электродвигателя, об/мин;
М – масса агрегата, кг;
Ду Вс. диаметр всасывающего
патрубка, мм
Ду наг. – диаметр нагнетательного
патрубка, мм
h - КПД насоса в %,
U - утечка через сальник л/час
P вх
– давление на входе, кгс/см кВ
ДКЗ – допускаемый кавитационный
запас.
Габариты насоса CM100-65-200/4
Таблица 2
Обозначение
агрегата
электродвигатель
N, кВт
n, об/мин
L
L1
L2
L5
B
D2
H
n
d
M
5A200M2
37
2900
1520
1200
960
1334
360
344
640
6
19
145
CM100-65-200-2
A200M2
37
2900
1590
1200
960
1334
360
344
630
6
19
145
ВА2ООМ2
37
2900
1550
1200
960
1334
360
344
715
6
19
155
АИР180Ѕ2
22
2900
1420
1085
840
1229
360
282
580
6
19
188
5AMX180S2
22
2900
1420
1085
840
1229
360
282
580
6
19
387
CM100-65-200a-2
A180S2
22
2900
1430
1085
840
1229
360
282
575
6
19
382
АИМР180S2
22
2900
1490
1085
840
1229
360
282
675
6
19
447
BA180S2
22
2900
1480
1085
840
1229
360
282
665
6
19
295
5A160M2
18,5
2900
1485
1085
840
1304
360
282
565
6
19
295
5AMX160M2
18,5
2900
1485
1085
840
1304
360
282
565
6
19
280
CM100-65-2006-2
АИР160М2
18,5
2900
1430
1085
840
1304
360
282
565
6
19
335
АИМР160M2
18,5
2900
1515
1085
840
1304
360
282
650
6
19
330
ВА160М2
18,5
2900
1525
1085
840
1304
360
282
640
6
19
270
5AM112M4
5,5
1450
1265
925
620
1079
360
280
565
4
19
180
5AMX112M4
5,5
1450
1265
925
620
1079
360
280
565
4
19
180
CM100-65-200-4
A112M4
5,5
1450
1265
925
620
1079
360
280
565
4
19
177
АИР112М4
5,5
1450
1220
925
620
1079
360
280
565
4
19
163
4BP112M4
5,5
1450
1245
925
620
1079
360
280
565
4
19
175
АИМ112М4
5,5
1450
1285
925
620
1079
360
280
565
4
19
205
A100S4
3
1450
1160
875
620
957
360
282
565
4
19
146
CM100-65-200a-4
АДМ100Ѕ4
3
1450
1160
875
620
958
360
282
565
4
19
146
CM100-65-2006-4
АИР100Ѕ4
3
1450
1160
875
620
959
360
282
565
4
19
146
4BP100S4
3
1450
1180
875
620
960
360
282
565
4
19
155
АИМ100Ѕ4
3
1450
1220
875
620
961
360
282
565
4
19
166
Габаритные и присоединительные
размеры насосов CM100-65-200/4
Рис 1
Устройство насоса CM100-65-200/4
Рис 3
1. Корпус насоса 2. Переходной патрубок 3. Фланец кронштейна
4.
Крышка сальника 5. Колесо рабочее 6. Обтекатель 7. Гайка 8. Шпилька
9.
Гайка 10. Шпилька 11. Сальниковая
набивка 12. Корпус уплотнения 13. Вал
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ насоса СМ 100-65-200/4
- В системах водоотведения
канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ,
муниципальные водоканалы);
- В дренажных системах для очистки
сточных вод;
- Для перекачки и дренирования
канализационных стоков на промышленных предприятиях включая предприятия
металлургической и нефтеперерабатывающей отраслей;
Конструкция насоса CM100-65-200/4
Насос CM100-65-200/4 центробежный, горизонтальный, консольный,
с сальниковым или
торцовым уплотнением
вала.
Kopпyc насоса CM100-65-200/4
представляет чугунную отливку, в которой выполнены вход
в насос CM100-65-200/4 и выходной
патрубок, спирально-кольцевой отвод и опорные лапы.
Вход в насос CM100-65-200 расположен по оси
вращения, выходной патрубок направлен вертикально вверх и расположен в одной
плоскости с осью вращения колеса. Конструкция выходного патрубка
предусматривает как круглое так и квадратное исполнение.
К корпусу насоса CM100-65-200/4
шпильками крепится
кронштейн.
Кронштейн соединен с корпусом
уплотнения болтами.
Гидравлический затвор и охлаждение
сальникового уплотнения обеспечивается посредством подвода чистой воды в зону
уплотнения, с давлением не менее, чем на 0,1-0,15 MПa
(1-1,5 кгс/см кв) превышающем
давление на входе.
Подача затворной жидкости в зону
торцового уплотнения не требуется.
Рабочее колесо -
центробежное,
одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил
радиальными лопатками на несущем диске колеса (импеллером).
Ротор насоса CM100-65-200/4
приводится во вращение электродвигателем через
соединительную втулочно-пальцевую муфту. Допускается применение других типов
муфт. Опорами ротора служат два радиально — упорных подшипника, установленных в
кронштейне.
Подшипники смазываются консистентной
смазкой Литол 24 ГОСТ21150-87.
Направление вращения ротора левое
(против часовой стрелки), если смотреть со стороны всасывающего патрубка.
В нижней части корпуса насоса CM100-65-200/4 имеется отверстие,
закрытое пробкой для
слива остатков жидкости при остановке насоса на длительный
срок. В кронштейне имеется отверстие, предназначенное для отвода утечек
жидкости через сальниковое уплотнение.
В напорном патрубке имеется
отверстие для выпуска воздуха при заполнении насоса и используемое затем (при
необходимости) для присоединения манометра.
Особенности/преимущества насосов CM100-65-200/4
- Корпуса насосов имеют собственные
опорные лапы, что позволяет производить разборку
насоса без отсоединения
трубопроводов;
- Различные исполнения по диаметру
рабочих колес, в том числе по требованию Заказчика, позволяет оптимально
подобрать параметры насоса в зависимости от требуемых характеристик
на месте
эксплуатации;
- Применение торцового уплотнения в
конструкции насоса позволило расширить область применения насосного агрегата.
При агрегатировании с взрывозащищенными двигателями
данные агрегаты допускается
применение во взрыво - пожароопасных производствах;
Комплектность насоса CM100-65-200/4
В комплект поставки насоса входит:
-соединительная
муфта;
- кожух защитный (ограждение муфты)*;
-рама*;
-комплект быстроизнашивающихся деталей (приложение Д)*;
-контрольно-измерительные приборы (приложение Ж)*;
-комплект монтажных частей (приложение Е)*;
-руководство по эксплуатации H49.883.01.00.000 РЭ;
-паспорт H49.883.01.00.000 ПC;
В комплект поставки агрегата входит:
-насос в соответствии с п. 1.3.1;
-кожух защитный (ограждение муфты);
-электродвигатель;
-эксплуатационная
документация на электродвигатель;
-рама.
Примечания
1.
По требованию заказчика возможна поставка насоса
с муфтой, ограждением
муфты на раме, но без электродвигателя.
2.
По заказу потребителя агрегат может
комплектоваться преобразователем
частоты переменного тока на соответствующую мощность
приводного электродвигателя.
Показатели надежности насоса CM100-65-200/4
Средняя наработка до отказа, ч 6000
Средний ресурс до капитального
ремонта, ч 20000
Среднее время до восстановления, ч 8
Срок сохраняемости, лет 2
Назначенный ресурс, ч 40000
Назначенный срок службы, лет 6
Коэффициент технического
использования 0,95
Критерием отказа является снижение
подачи и напора более чем на 10% от
номинального значения.
Критерием предельного состояния
насоса является снижение подачи и напор
более чем на 20% от номинального
значения из-за износа корпуса.
Примечания
1 Показатели надежности
подтверждаются статистическими данными с мест
эксплуатации типовых представителей,
а также результатами подконтрольно
эксплуатации.
2 Величина наработки до отказа
указана без учета замены сальниковой набивки
3 Срок службы и величина наработки
до отказа обеспечивается соблюдением
выполнением указаний, инструкций и
регламентных работ изложенных в РЭ.
Быстро изнашивающиеся детали и ЗИП насоса CM100-65-200/4
Таблица 2
Нормативно-
техническая докумен- тация или обозначение чертежа
Наименование
Кол шт.
Macca 1 шт. кг
Примечание
Кольцо 220-230-58-2-2
1
0,015
ГОСТ 9833-73/ ГОСТ 18829-73 TУ
38.005.924-2002*
CM100-65-200
220-230-58-2-3012*
0,6
H49.883.01.00.006
CM100-65-200
Втулка
защитная
1
0,6
H49.883.01.00.006-01*
Кольцо уплотняющее
1
0,32
H49.883.01.01.024-01
CM100-65-200
CM100-65-250
0,32
H49.883.01.01.024-06*
CM100-65-200
Кольцо уплотняющее
1
CM100-65-250
Подшипник 46309 или 60309,66309,36309
2
0,83
ГОСТ 831-75 или ГОСТ 7242-81
CM100-65-200
5,1
H49.884.01.00.002
CM100-65-200
Колесо рабочее
1
-1
CM100-65-200a
-2
CM100-65-2006
Шайба
0,01
CM100-65-200
Обтекатель
1
0,21
H49.883.01.00.012-1*
CM100-65-200
Набивка
диагонального
ГОСТ 5152-84
CM100-65-200
плетения
марки
TУ2573-004-13267785-03
*
AП 31 8x8 L=2ООмм
5
0,019
Набивка
Графлекс H1100 8x8 L=2ООмм*
Уплотнение
торцовое 212.N2.045.882KK или
MG1/45-G60 QIQIVGG
1
0,19
СМ100-65-200-т
Кольцо**
035-040-30-2-2
СМ100-65-200-т
035-040-30-2-3012*
*Экспорт в тропики
**Только для насосов с торцовым уплотнением вала
Примечание — Быстроизнашивающиеся детали
поставляются по отдельному договору и за отдельную плату.

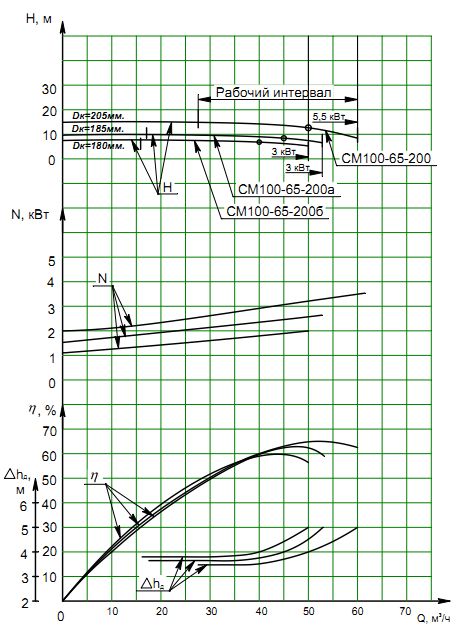

Гидравлическая характеристика
насоса CM100-65-200/4
Рис. 3
Условные обозначения:
Агрегат CM100-65-200/4 а-т-Е УХЛ 3.1,
TУ26-06-1672-95
Где,
СМ — сточно-массный;
100 — диаметр входного патрубка, мм;
65 — диаметр выходного патрубка, мм;
200 — диаметр рабочего колеса
(условный), мм;
а, 6- индекс обточки рабочего колеса
(а или 6 —уменьшенные диаметры рабочего колеса).
Тип уплотнения вала:
без обозначения — двойной сальник, т
— одинарное торцовое.
Частота вращения:
2 — 48,4 с" (2900 об/мин);
4 — 24,2 с" (1450 об/мин);
6 — 16,0 с" (960 об/мин).
Индекс исполнения:
без обозначения — для насосов
(агрегатов), предназначенных для эксплуатации в не взрыво -и пожароопасных
производствах;
«Е» - для насосов (агрегатов),
предназначенных для эксплуатации во взрыво
- и пожароопасных производствах. по
ГОСТ Р 52743-2007.
TУ26-06-1672-95 – технические условия
изготовления насоса.
Взаимозаменяемость:
Таблица старых названий
насосов
После 1991 г
До 1991 г
До
1982 г
СМ 100-65-200/4
СД 50/10
ФГ 57,7/9,5
СМ 100-65-200/2
СД 100/40
ФГ 115/38
