Вихревые насосы типа ВК имеют вихревое колесо, представляющее собой плоский диск с радиальными лопатками, расположенными на периферии колеса. В корпусе имеется кольцевая полость, в которую входят лопасти колеса.Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопастей, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.
При вращении колеса жидкость увлекается лопастями и одновременно закручивается под воздействием центробежной силы. Таким образом, в кольцевой полости работающего насоса образуется своеобразное кольцевое вихревое движение, давшее название этим насосам.
Особенность работы вихревого колеса заключается в том, что одна и та же частица жидкости, двигаясь по винтовой траектории на участке от входа в кольцевую полость до выхода из нее, многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а, следовательно, и напора.
Благодаря этому вихревой насос в состоянии развить напор в 2-4 раза больший, чем центробежный насос при одних и тех же диаметре и частоте вращения колеса. Это, в свою очередь, приводит к значительно меньшим габаритным размерам и весу вихревых насосов в сравнении с центробежными.
Недостатком вихревых насосов является сравнительно невысокий КПД (18-40%) и быстрый износ их деталей при работе на жидкостях, содержащих взвешенные твердые частицы.
Достоинством вихревых насосов является то, что они обладают хорошей самовсасывающей способностью при наличии воздушных колпаков на напорной линии. Поэтому для обеспечения самовсасывания насосы изготавливаются с воздушным колпаком, присоединенным к напорному патрубку - исполнение ВКС.
При первичном запуске корпус насоса должен быть заполнен перекачиваемой жидкостью. Для перекачивания легко застывающих жидкостей насосы изготавливаются с обогревом - исполнение ВКО. Конструктивно это обеспечивается созданием дополнительной полости, расположенной на корпусе насоса и образующей камеру обогрева.
К камере обогрева подсоединяется паропровод с давлением пара до 5 кГс/кв.см. Насосы с торцовым уплотнением применяются как правило для перекачивания токсичных, горючих, легковоспламеняющихся и взрывоопасных жидкостей. При этом насосы комплектуются электродвигателями во взрывозащищенном исполнении. Обозначение в названии насоса: числитель - подача в л/сек., знаменатель - напор в м.
Насосы изготавливаются как с сальниковыми, так и с торцовыми уплотнениями.
Возможны различные варианты комплектации:
· насос;
· насос на раме;
· агрегат
и варианты уплотнений :
· сальниковые
· торцовые.

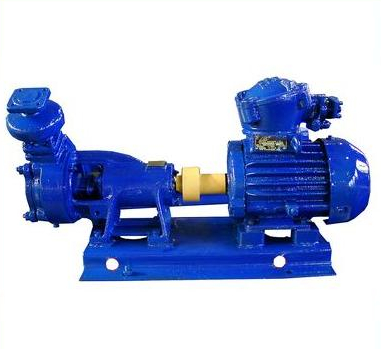

В комплект поставки агрегата входят:
-насос ;
-кожух защитный (ограждение);
-электродвигатель ;
-рама (плита);
-эксплуатационная документация на электродвигатель.
