Песковые насосы


Песковые промышленные насосы П, ПР, ПК, ПБ,









Песковые насосы - это консольные одноступенчатые насосы с открытым рабочим колесом (Рис 1.) одностороннего входа и предназначены для различных гидросмесей (песчаных, гравийных, продуктов флотации и др.) с водородным показателем pH от 6 до 8, плотностью до 1300 кг/куб. м, объемной концентрацией твердых включений до 25%, с температурой до 60 С.

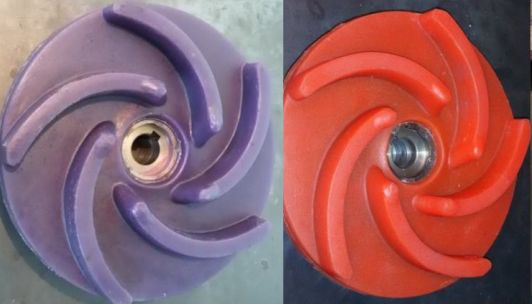

Рис. 1

Рабочее колесо открытого типа для пескового промышленного насоса


Отрытые колеса в подавляющем большинстве – литые. Рабочие колеса отливаются в специальную форму, методами точного литья. В этом случае колеса получаются с проточной частью высокой точности и чистоты поверхности.

Рабочее колесо отрытого типа применяют для перекачивания загрязненных и/или густых жидкостей.

Преимущество такой конструкции рабочего колеса:

- большой срок эксплуатации и высокий уровень износостойкости

- способность эффективно очищаться от разного рода засорений


Минусы – сравнительно невысокий КПД (коэффициент полезного действия), в среднем около 40%.


По виду исполнения проточной части песковые промышленные насосы делятся на:

- футерованный резиной (натуральный каучук) или полиуретаном (типа ПР).

- корундированные (типа ПК), См рис 4.

- из износостойкого чугуна (типа П и ПБ), материал проточной части - сплав ИЧХ28Н2.


В зависимости от материалов проточной части допускается максимальный размер твердых включений: для гуммированных - до 2 мм, корундированных (футерованных корундом на органической связке) - до 1 мм, выполняемых из износостойкого чугуна - (сплав ИЧХ28Н2) - до 6 мм.


Футеровка (от нем  Futterподкладка,подбой)— специальная отделка для обеспечения защиты поверхностей от возможных механических, термических, физических и химических повреждений. В горно-металлургической промышленности футеровка используется для защиты оборудования, связанного с перегрузкой и перевозкой различных материалов, от ударных, истирающих и налипающих воздействий.

Футеровка песковых насосов серии ПК состоит из нескольких частей в зависимости от типоразмера насоса, изготавливается из различных твердых высокохромистых металлических сплавов.

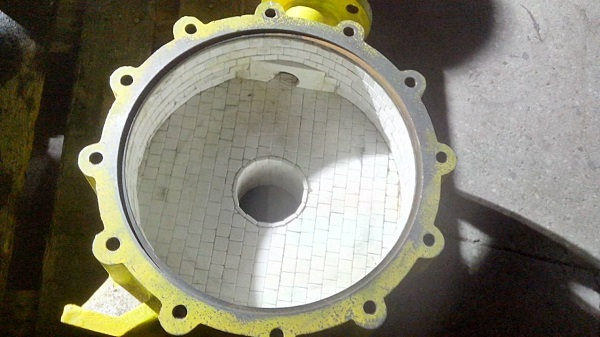

Рис 2 Пример покрытия песковых насосов серии ПК


Промышленные песковые насосы подвержены регулярным нагрузкам: абразивному износу, кавитации, ударам, коррозии. При этом износ является процессом постепенным, и количественно определить его степень не всегда представляется возможным. Тем более, когда речь заходит о комплексном воздействии различных сред. Каждый из сопутствующих факторов (допустим химический состав или температура) будет вносить свои коррективы в процесс износа. Бесспорно, что большинство материалов имеют свою собственную стойкость, но её всегда оказывается недостаточно.

И насосы по праву относятся к быстро изнашиваемому оборудованию.






Рис 3 Типовое восстановление бронекрышки полиуретаном




Рис 4. Устройство пескового промышленного насоса


Насосы выпускаются с горизонтальным расположением вала типа П, ПР, ПК, ПБ и вертикальным расположением вала у агрегата полупогружного типа ПРВП и ПКВП.
А также песковые погружные насосы ППк, ППР.







Песковые горизонтальные ПР, ПК, ПБ, П
Песковые вертикальные типа: ПВП, ПРВП
