Насос СМ 125-100-250-4 фекальный канализационный


 Название            Цена
Насос СМ 125-100-250/4 без рамы, без двигателя 131 589 руб.
Насос СМ 125-100-250/4 с эл/дв 15 кВт 173 123 руб.
Насос СМ 125-100-250а/4 без рамы, без двигателя 71 360 руб.
Насос СМ 125-100-250а/4 с эл/дв 7,5 кВт93 720 руб.



Насос СМ 125-100-250-4, СМ 125-100-250а-4 для сточно-массных сред



Купить насос

Купить насос СМ 125-100-250-4, СМ 125-100-250а-4

по лучшей цене с доставкой



Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию

заказчика. У нас можно купить насосы по  лучшей цене и в самые короткие сроки.

Технические характеристики насоса СМ125-100-250

Таблица 1

Тип насоса (агрегата) Q, м куб/час H, м n, об/мин Pвх, кгс/см кв h ДКЗ u
CM125-100-250-4 100 20 1450 2,5 60 3 3
CM125-100-250a-4 100 15 1450 2,5 57 3,5 3
CM125-100-2506-4 80 14 1450 2,5 54 3,9 3

Где,

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм

h - КПД насоса в %,

U - утечка через сальник л/час

Pвх – давление на входе, кгс/см кВ

ДКЗ – допускаемый кавитационный запас.



 Габариты насоса СМ125-100-250

Таблица 2



Обозначение агрегата электродвигатель N, кВт n, об/мин L L1 L2 L5 B D2 H n d M
  5A160S4 15 1450 1425 1085 840 1333 415 342 640 4 19 305
  5AMX160S4 15 1450 1425 1085 840 1333 415 342 640 4 19 305
CM125-100-250-4 АИР160Ѕ4 15 1450 1360 1085 840 1333 415 342 640 4 19 300
  ВА160Ѕ4 15 1450 1465 1085 840 1333 415 342 700 4 19 355
  АИМР160S4 15 1450 1445 1085 840 1333 415 342 700 4 19 335
  АИРМ132M4 11 1450 1255 1035 840 1160 415 342 640 6 19 265
  5AMX132M4 11 1450 1255 1035 840 1160 415 342 640 6 19 265
  АИР1З2М4 11 1450 1255 1035 840 1160 415 342 640 6 19 265
CM125-100-250a-4 A132M4 11 1450 1300 1035 840 1160 415 342 640 6 19 245
  АИМ1З2М4 11 1450 1315 1035 840 1160 415 342 660 6 19 300
  BA132M4 11 1450 1255 1035 840 1160 415 342 640 6 19 282
  4BP132M4 11 1450 1255 1035 840 1160 415 342 640 6 19 270
  АИРМ 132S4 7,5 1450 1215 1035 840 1123 415 342 640 6 19 250
  5AMX132S4 7,5 1450 1215 1035 840 1123 415 342 640 6 19 250
CM125-100-2506-4 АИР1З2Ѕ4 7,5 1450 1215 1035 840 1123 415 342 640 6 19 250
  A132S4 7,5 1450 1260 1035 840 1123 415 342 640 6 19 235
  АИМ132MA4 7,5 1450 1315 1035 840 1123 415 342 660 6 19 305
  BA132S4 7,5 1450 1215 1035 840 1123 415 342 640 6 19 265
  4BP132S4 7,5 1450 1215 1035 840 1123 415 342 640 6 19 265

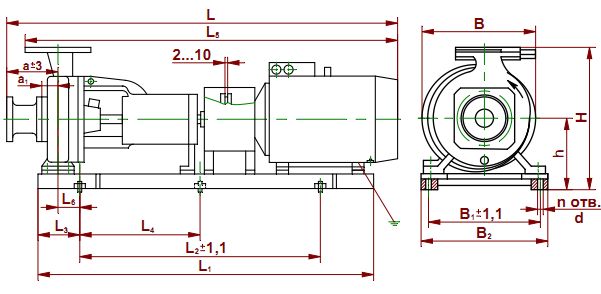

Габаритные и присоединительные размеры электронасосов СМ125-100-250

Рис 1

Устройство насоса СМ125-100-250

Рис 3



1. Корпус насоса 2. Переходной патрубок 3. Фланец кронштейна

4. Крышка сальника 5. Колесо рабочее 6. Обтекатель 7. Гайка

8. Шпилька 9. Гайка 10. Шпилька 11. Сальниковая набивка

12. Корпус уплотнения 13. Вал



НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ насоса СМ125-100-250

- В системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы);

- В дренажных системах для очистки сточных вод;

- Для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей;



Конструкция насоса СМ125-100-250



Насос СМ125-100-250 центробежный, горизонтальный, консольный, с

сальниковым или торцовым уплотнением вала.

Kopпyc насоса СМ125-100-250

представляет чугунную отливку, в которой выполнены вход в насос СМ125-100-250 и выходной патрубок, спирально-кольцевой отвод и опорные лапы.



Вход в насос СМ125-100-250

расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.



К корпусу насоса СМ125-100-250 шпильками крепится кронштейн.

Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1-0,15 MПa

(1-1,5 кгс/см кв) превышающем давление на входе.

Подача затворной жидкости в зону торцового уплотнения не требуется.



Рабочее колесо-

центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).



Ротор насоса СМ125-100-250

приводится во вращение электродвигателем через  соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально — упорных подшипника, установленных в кронштейне.

Подшипники смазываются консистентной смазкой Литол 24 ГОСТ21150-87.



Направление вращения ротора

левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.



В нижней части корпуса насоса СМ125-100-250

имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение.

В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.



Особенности/преимущества насосов СМ125-100-250

- Корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку

насоса без отсоединения трубопроводов;

- Различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик

на месте эксплуатации;

- Применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями

данные агрегаты допускается применение во взрыво - пожароопасных производствах;



Комплектность насоса СМ125-100-250

В комплект поставки насоса входит:

-соединительная муфта;

- кожух защитный (ограждение муфты)*;

-рама*;

-комплект быстроизнашивающихся деталей (приложение Д)*;

-контрольно-измерительные приборы (приложение Ж)*;

-комплект монтажных частей (приложение Е)*;

-руководство по эксплуатации H49.883.01.00.000 РЭ;

-паспорт H49.883.01.00.000 ПC;



В комплект поставки агрегата входит:

-насос в соответствии с п. 1.3.1;

-кожух защитный (ограждение муфты);

-электродвигатель;

-эксплуатационная документация на электродвигатель;

-рама.



Примечания

1. По требованию заказчика возможна поставка насоса с муфтой, ограждением

муфты на раме, но без электродвигателя.

2. По заказу потребителя агрегат может комплектоваться преобразователем

частоты переменного тока на соответствующую мощность приводного электродвигателя.



Показатели надежности насоса СМ125-100-250



Средняя наработка до отказа, ч 6000

Средний ресурс до капитального ремонта, ч 20000

Среднее время до восстановления, ч 8

Срок сохраняемости, лет 2

Назначенный ресурс, ч 40000

Назначенный срок службы, лет 6

Коэффициент технического использования 0,95

Критерием отказа является снижение подачи и напора более чем на 10% от

номинального значения.

Критерием предельного состояния насоса является снижение подачи и напор

более чем на 20% от номинального значения из-за износа корпуса.



Примечания

1 Показатели надежности подтверждаются статистическими данными с мест

эксплуатации типовых представителей, а также результатами подконтрольно

эксплуатации.

2 Величина наработки до отказа указана без учета замены сальниковой набивки

3 Срок службы и величина наработки до отказа обеспечивается соблюдением

выполнением указаний, инструкций и регламентных работ изложенных в РЭ.




Быстроизнашивающиеся детали и ЗИП насоса СМ125-80-315

Таблица 2



      Нормативно- техническая документация или обозначение чертежа
Наименование Кол шт. Macca 1 шт. кг Примечание

Кольцо 220-230-58-2-2 1 0,023 ГОСТ 9833-73/ ГОСТ 18829-73 TУ 38.005.924-2002* CM125-100-250
270-280-58-2-3012*
    0,75 H49.896.01.00.009 CM125-100-250
Втулка защитная 1 0,75 H49.896.01.00.009-02*
    0,49 H49.883.01.01.024-02 CM125-100-250
Кольцо уплотняющее 1 0,49 H49.883.01.01.024-07*
Подшипник 46309 или 60309,66309,36309 2 0,83 ГОСТ 831-75 или ГОСТ 7242-81 CM125-100-250
    9,2 H49.896.01.00.003 CM125-100-250
Колесо рабочее 1   -1 CM125-100-250a
      -2 CM125-100-2506
Шайба 1 0,01 H49.941.01.00.012Y-05 CM125-100-250
Обтекатель 1 0,21 H49.883.01.00.012-1* CM125-100-250

Набивка диагонального     ГОСТ 5152-84 TY2573-004-13267785-03 * CM125-100-250
плетения марки
AП 31 8x8 L=2ООмм 5 0,019
Набивка Графлекс H1100 8x8 L=2ООмм*
Уплотнение торцовое 212.N2.045.882KK или MG1/45-G60 QIQIVGG
1 0,19 СМ125-100-250-т
Кольцо**
035-040-30-2-2 ГОСТ 9833-73/ ГОСТ 18829-73 TY38.005.924-2002* СМ125-100-250-т
035-040-30-2-3012*


*Экспорт в тропики
**Только для насосов с торцовым уплотнением вала
Примечание — Быстроизнашивающиеся детали поставляются по отдельному договору и за отдельную плату.



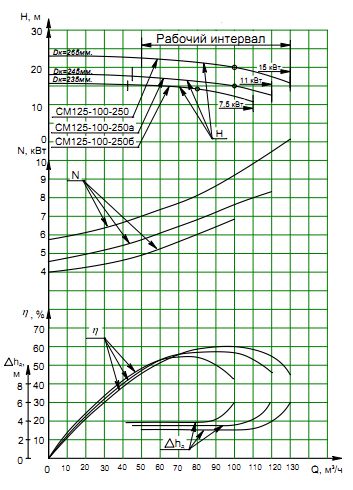

Гидравлическая характеристика насоса СМ125-80-315

Рис. 3

Условные обозначения:



Агрегат СМ125-100-250 а-т-Е-2 УХЛ 3.1, TУ26-06-1672-95

Где,

СМ — сточно-массный;

125 — диаметр входного патрубка, мм;

100 — диаметр выходного патрубка, мм;

250 — диаметр рабочего колеса (условный), мм;

а, 6- индекс обточки рабочего колеса (а или 6 —уменьшенные диаметры рабочего колеса).

Тип уплотнения вала:

без обозначения — двойной сальник, т — одинарное торцовое.

Частота вращения:

2 — 48,4 с" (2900 об/мин);

4 — 24,2 с" (1450 об/мин);

6 — 16,0 с" (960 об/мин).

Индекс исполнения:

без обозначения — для насосов (агрегатов), предназначенных для эксплуатации в не взрыво -и пожароопасных производствах;

«Е» - для насосов (агрегатов), предназначенных для эксплуатации во взрыво

- и пожароопасных производствах. по ГОСТ Р 52743-2007.

TУ26-06-1672-95 – технические условия изготовления насоса.



Взаимозаменяемость:
