Насос 2СМ250-200-400-4 фекальный канализационный

Насос 2СМ250-200-400-4, 2СМ 250-200-400а-4,  2СМ 250-200-400б-4

для сточно-массных сред

Купить насос

Купить насос 2СМ250-200-400-4, 2СМ 250-200-400а-4,  2СМ 250-200-400б-4

по лучшей цене с доставкой

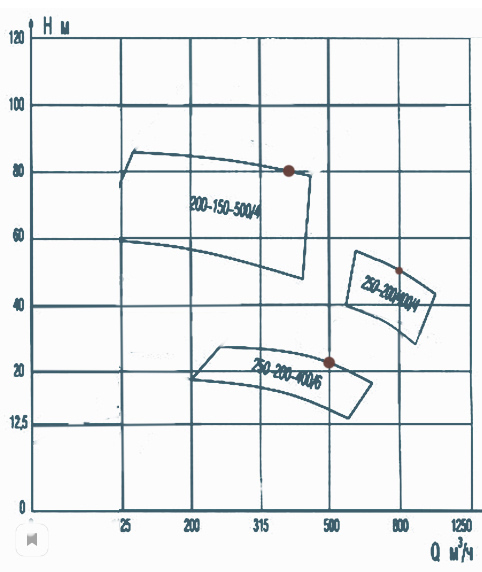

Технические характеристики насоса CM250-200-400/4

Таблица 1

Где:

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм

Габариты и вес насоса СМ250-200-400/4

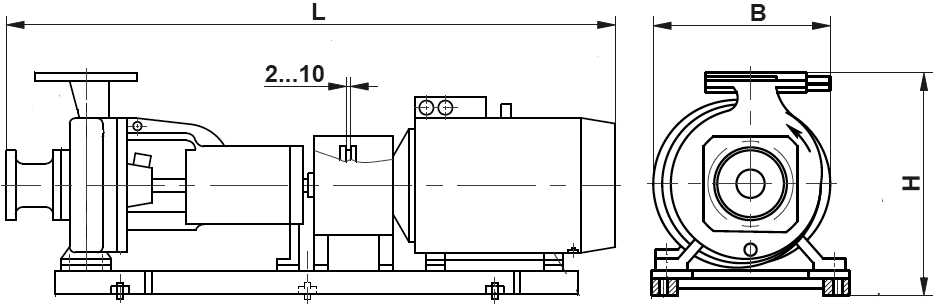

Габариты агрегата СМ250-200-400/4

Рис 1.

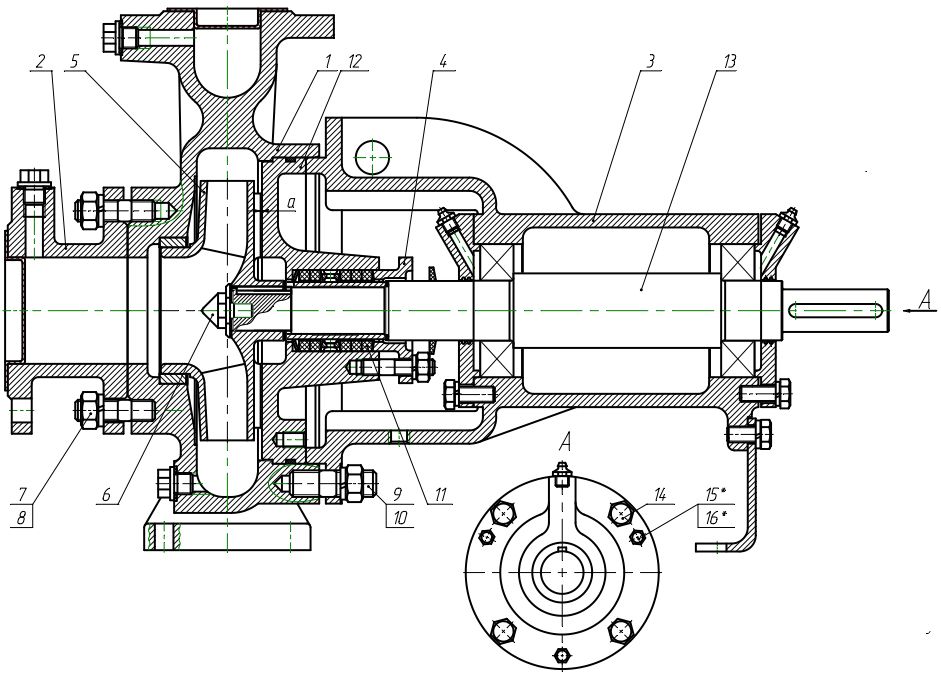

Разрез насоса СМ250-200-400/4

Рис 2.

1. Корпус насоса 2. Переходной патрубок 3. Фланец кронштейна

4. Крышка сальника 5. Колесо рабочее 6. Обтекатель 7. Гайка 8. Шпилька

9. Гайка 10. Шпилька 11. Сальниковая набивка 12. Корпус уплотнения 13. Вал

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ насоса СМ250-200-400/4

- В системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы);

- В дренажных системах для очистки сточных вод;

- Для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей;

Конструкция насоса СМ250-200-400/4

Насос СМ250-200-400/4 центробежный, горизонтальный, консольный, с

сальниковым или торцовым уплотнением вала.

Kopпyc насоса СМ250-200-400/4

представляет чугунную отливку, в которой выполнены  вход в насос СМ250-200-400/4 и выходной патрубок, спирально-кольцевой отвод и опорные  лапы.

Вход в насос СМ250-200-400/4

расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен

в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.

К корпусу насоса СМ250-200-400/4 шпильками крепится кронштейн.

Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1-0,15 MПa

(1-1,5 кгс/см кв) превышающем давление на входе.

Подача затворной жидкости в зону торцового уплотнения не требуется.

Рабочее колесо- центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Ротор насоса СМ250-200-400/4

приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально — упорных подшипника, установленных в кронштейне.

Подшипники смазываются консистентной смазкой Литол 24 ГОСТ21150-87.

Направление вращения ротора

левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.

В нижней части корпуса насоса СМ250-200-400/4

имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение.

В напорном патрубке

имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.

Особенности/преимущества насосов СМ250-200-400/4

- Корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку

насоса без отсоединения трубопроводов;

- Различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик

на месте эксплуатации;

- Применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями

данные агрегаты допускается применение во взрыво - пожароопасных производствах;

Комплектность насоса СМ250-200-400/4

В комплект поставки насоса входит:

-соединительная муфта;

- кожух защитный (ограждение муфты)*;

-рама*;

-комплект быстроизнашивающихся деталей (приложение Д)*;

-контрольно-измерительные приборы (приложение Ж)*;

-комплект монтажных частей (приложение Е)*;

-руководство по эксплуатации H49.883.01.00.000 РЭ;

-паспорт H49.883.01.00.000 ПC;

В комплект поставки агрегата входит:

-насос в соответствии с п. 1.3.1;

-кожух защитный (ограждение муфты);

-электродвигатель;

-эксплуатационная документация на электродвигатель;

-рама.

Примечания

1. По требованию заказчика возможна поставка насоса с муфтой, ограждением

муфты на раме, но без электродвигателя.

2. По заказу потребителя агрегат может комплектоваться преобразователем

частоты переменного тока на соответствующую мощность приводного электродвигателя.

Показатели надежности насоса СМ250-200-400/4

Средняя наработка до отказа, ч 6000

Средний ресурс до капитального ремонта, ч 20000

Среднее время до восстановления, ч 8

Срок сохраняемости, лет 2

Назначенный ресурс, ч 40000

Назначенный срок службы, лет 6

Коэффициент технического использования 0,95

Критерием отказа является снижение подачи и напора более чем на 10% от

номинального значения.

Критерием предельного состояния насоса является снижение подачи и напор

более чем на 20% от номинального значения из-за износа корпуса.

Примечания

1 Показатели надежности подтверждаются статистическими данными с мест

эксплуатации типовых представителей, а также результатами подконтрольно

эксплуатации.

2 Величина наработки до отказа указана без учета замены сальниковой набивки

3 Срок службы и величина наработки до отказа обеспечивается соблюдением

выполнением указаний, инструкций и регламентных работ изложенных в РЭ.

Условные обозначения:

Агрегат СМ250-200-400а/4 т-Е УХЛ 3.1, TУ26-06-1672-95

Где,

2- номер модификации

СМ — сточно-массный;

250 — диаметр входного патрубка, мм;

200 — диаметр выходного патрубка, мм;

400 — диаметр рабочего колеса (условный), мм;

а, 6- индекс обточки рабочего колеса (а или 6 —уменьшенные диаметры рабочего колеса).

Тип уплотнения вала:

без обозначения — двойной сальник, т — одинарное торцовое.

Частота вращения:

2 — 48,4 с" (2900 об/мин);

4 — 24,2 с" (1450 об/мин);

6 — 16,0 с" (960 об/мин).

Индекс исполнения:

без обозначения — для насосов (агрегатов), предназначенных для эксплуатации в не взрыво -и пожароопасных производствах;

«Е» - для насосов (агрегатов), предназначенных для эксплуатации во взрыво

- и пожароопасных производствах. по ГОСТ Р 52743-2007.

TУ26-06-1672-95 – технические условия изготовления насоса.
