Насос СД 100/40 фекальный канализационный

Насос СД 100/40, СД 100/40а, СД 100/40б фекальный канализационный

Купить насос

Купить насос СД 100/40, СД 100/40а, СД 100/40б по лучшей цене с доставкой

Технические характеристики насоса СД 100/40

Таблица 1

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм

Размеры и вес насоса СД 100/40

Габариты агрегата СД 100/40

Рис 1.

Разрез насоса СД100/40

Рис 2.

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Насосы СД

предназначены для перекачивания городских и производственных сточных, фекальных вод других загрязненных жидкостей водородным показателем (рН) 6 - 8,5, плотностью которых не превышает 1050 кг/м3, температурой до 80°С, с содержанием образивных частиц не более 1 % по объему, размером не более 5 мм и микротвердостью до 9000 МПа.

Конструкция насоса фекального сточно-динамического СД 50-10

Горизонтальные, консольные, одноступенчатые,

Привод насоса СД

осуществляется электродвигателем через упругую муфту. Для защиты и охлаждения сальникового уплотнения от износа, в узел уплотнения подается затворная жидкость под давлением, превышающим на 0,05-0,1 МПа давление перед уплотнением.

Затворной жидкостью

может служить техническая вода температурой до 40°С.

Агрегаты насосные СД -

могут быть поставлены во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В - I.

Запрещается использовать насосы

и агрегаты для перекачивания горючих и легковоспламеняющихся жидкостей.

Насосный агрегат состоит

из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, рассчитанной на соответствующие моменты.

Всасывающий патрубок

расположен по оси насоса, напорный - вертикально вверх. При необходимости напорный патрубок может быть повернут на 90°. в любую сторону.

Материал проточной части:

корпуса насоса, крышки, рабочего колеса - серый чугун СЧ 20 или СЧ 25.

Уплотнение вала - одинарное торцовое или двойной сальник.

Материал вала насоса – сталь 45.

Комплектация насоса СД 100/40:

В комплект поставки насоса входят:

•  Насос

•  Электродвигатель

•  Соединительная муфта

•  Фундаментная плита или плита из профиля

•  Паспорт

•  Руководство по эксплуатации

•  Возможна поставка комплекта запасных частей за отдельную плату.

Подшипники и сальниковая набивка к насосам

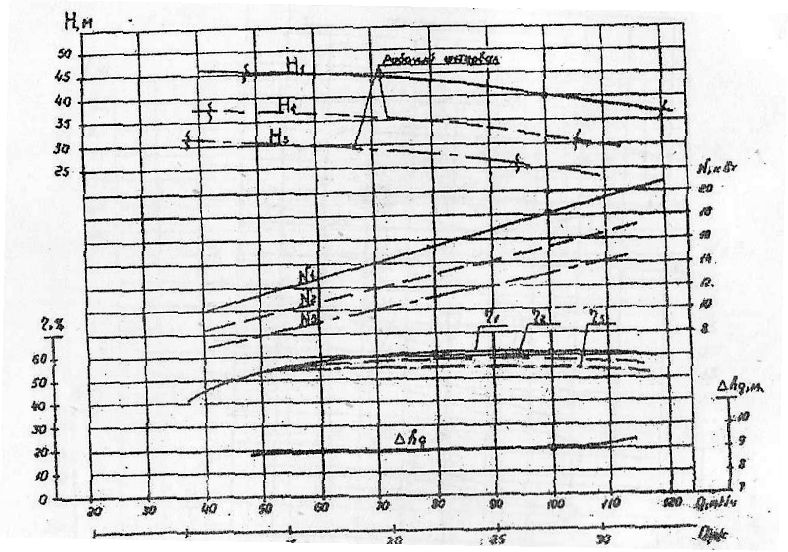

Гидравлическая характеристика насоса СД 100/40

Рис. 3

Условные обозначения

насоса для сточно-массных сред СД 100/40 УХЛ4 ТУ 26-06-1354-82

где,

СД- сточно-динамический насос;

100 - подача (м3/час);
40 - напор (м);

а — первая обточка рабочего колеса (б –вторая обточка р.к.),

без обозначения – двойной сальник,

т – одинарное торцовое.

УХЛ - климатическое исполнение по ГОСТ 15150-69.

4- категория размещения при эксплуатации по ГОСТ 15150-69.

ТУ 26-06-1354-82 – технические условия изготовления насоса;

Взрывобезопасное исполнение насоса обозначается индексом "Е".

Взаимозаменяемость:

Таблица старых названий насосов
