Насос СД 250/22,5 фекальный сточно-динамический

Насос СД 250/22,5, СД 250/22,5а, СД 250/22,5б фекальный канализационный

Купить насос

Купить насос СД 250/22,5, СД 250/22,5а, СД 250/22,5б по лучшей цене с доставкой

Технические характеристики насоса СД 250/22,5

Таблица 1

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм

Размеры и вес насоса СД 250/22,5

Габариты агрегата СД 250/22,5

Рис 1.

Рис 2. Разрез насоса СД 250/22,5

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Насосы СД

предназначены для перекачивания городских и производственных сточных, фекальных вод других загрязненных жидкостей водородным показателем (рН) 6 - 8,5, плотностью которых не превышает 1050 кг/м3, температурой до 80°С, с содержанием образивных частиц не более 1 % по объему, размером не более 5 мм и микротвердостью до 9000 МПа.

Конструкция насоса фекального сточно-динамического СД 250/22,5

Горизонтальные, консольные, одноступенчатые,

Привод насоса СД

осуществляется электродвигателем через упругую муфту. Для защиты и охлаждения сальникового уплотнения от износа, в узел уплотнения подается затворная жидкость под давлением, превышающим на 0,05-0,1 МПа давление перед уплотнением.

Затворной жидкостью

может служить техническая вода температурой до 40°С.

Агрегаты насосные СД -

могут быть поставлены во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В - I.

Запрещается использовать насосы

и агрегаты для перекачивания горючих и легковоспламеняющихся жидкостей.

Насосный агрегат состоит

из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, рассчитанной на соответствующие моменты.

Всасывающий патрубок

расположен по оси насоса, напорный - вертикально вверх. При необходимости напорный патрубок может быть повернут на 90°. в любую сторону.

Материал проточной части:

корпуса насоса, крышки, рабочего колеса - серый чугун СЧ 20 или СЧ 25.

Уплотнение вала - одинарное торцовое или двойной сальник.

Материал вала насоса – сталь 45.

Средний ресурс до капитального ремонта, ч, не менее 7 000

Установленный ресурс до списания, ч, не менее 32000

·  Критерием отказа является нарушение нормального функционирования насоса.

·  Критериями предельного состояния является снижение напора более чем на 12% от номинального (выработка ресурса).

·  Необходимость замены сальниковой набивки не считается отказом насоса.

·  Величина наработки на отказ указана без учета замены сальниковой набивки.

·  Назначенный срок службы обеспечивается заменой (при необходимости) быстроизнашивающихся частей насоса и комплектующих.

·  По достижении насосом назначенного срока службы, при сохранении технико -экономических показателей, может быть принято решение о продолжении эксплуатации.

Насос (агрегат) транспортируется без тары на деревянных салазках.

Гарантированный срок службы – 18 месяцев со дня ввода в эксплуатацию, но не позднее 24 месяцев со дня реализации насоса

Комплектация насоса СД 250/22,5:

В комплект поставки насоса входят:

•  Насос

•  Электродвигатель

•  Соединительная муфта

•  Фундаментная плита или плита из профиля

•  Паспорт

•  Руководство по эксплуатации

•  Возможна поставка комплекта запасных частей за отдельную плату.

Подшипники и сальниковая набивка к насосам

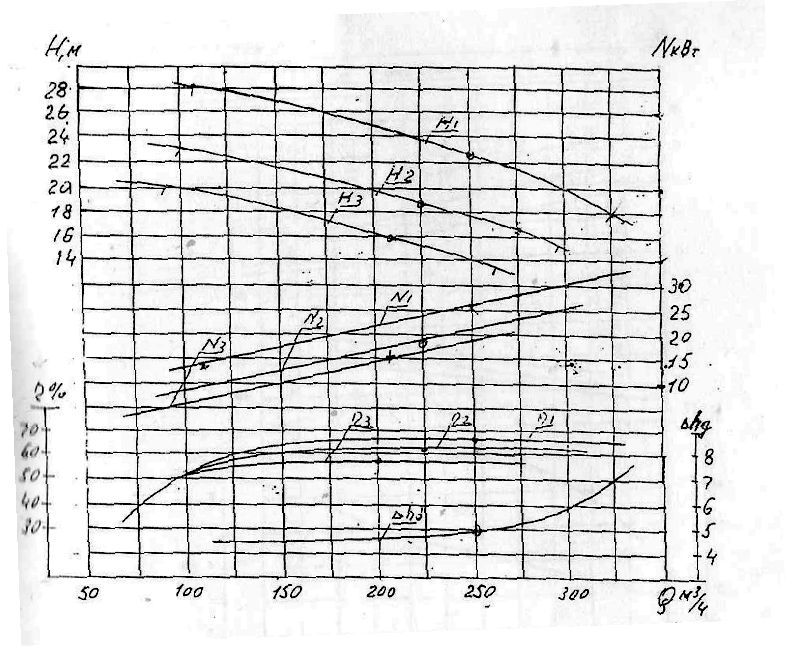

Рис. 3 Гидравлическая характеристика насоса СД 250/22,5

Условные обозначения

насоса для сточно-массных сред СД 250/22,5 УХЛ4 ТУ 26-06-1354-82

где,

СД- сточно-динамический насос;

250 - подача (м3/час);
22,5 - напор (м);

а — первая обточка рабочего колеса (б –вторая обточка р.к.),

без обозначения – двойной сальник,

т – одинарное торцовое.

УХЛ - климатическое исполнение по ГОСТ 15150-69.

4 - категория размещения при эксплуатации по ГОСТ 15150-69.

ТУ 26-06-1354-82 – технические условия изготовления насоса;

Взрывобезопасное исполнение насоса обозначается индексом "Е".

Взаимозаменяемость:

Таблица старых названий насосов
