Насос СД 450/22,5 без рамы, без дв | | | 177 880 руб. |  | В корзину |
Насос СД 450/22,5, двигатель 280S6 75 кВт | | | 478 160 руб. |  | В корзину |
Насос СД 450/22,5б на раме без эл/дв | | | 194 120 руб. |  | В корзину |
Насос СД 450/22,5, СД 450/22,5б фекальный канализационный
Купить насос
Купить насос СД 450/22,5, СД 450/22,5бпо лучшей цене с доставкой
Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика. У нас можно купить насосы по лучшей цене и в самые короткие сроки.
Технические характеристики насоса СД 450/22,5
Таблица 1
марка
|
Подача м куб/ч
|
Напор, м
|
Частота вращения
|
Диаметр рабочего
колеса, мм
|
Кав запас
|
КПД,%
|
Тип Эл двиг
|
N, эл двиг, кВт
|
СД 450/22.5
|
450
|
22.5
|
960
|
436
|
4.5
|
65
|
АИР280S6
|
75
|
СД 450а/22.5
|
400
|
18.5
|
960
|
425
|
4.5
|
65
|
АИР250М6
|
55
|
СД 450б/22.5
|
360
|
16.5
|
960
|
410
|
4.5
|
65
|
АИР250S6
|
45
|
Q – производительность, м. куб;
Н – напор, м;
N – мощность двигателя, кВт;
n – частота вращения вала
электродвигателя, об/мин;
М – масса агрегата, кг;
Ду Вс. диаметр всасывающего
патрубка, мм
Ду наг. – диаметр нагнетательного
патрубка, мм
Размеры и вес насоса СД 450/22,5
№
|
Марка
насоса
|
марка
двигателя
|
n
|
M
|
Габариты,мм
|
Dy
вс
|
Dy
нагн
|
LxBxH
|
1
|
СД
450/22,5
|
АИР
280S6
|
1000
|
1324
|
2350х860х960
|
200
|
175
|
Габариты агрегата СД 450/22,5
Рис 1.

Разрез
насоса СД 450/22,5
Рис 2.

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Насосы СД
предназначены для перекачивания городских и производственных
сточных, фекальных вод других загрязненных жидкостей водородным показателем
(рН) 6 - 8,5, плотностью которых не превышает 1050 кг/м3, температурой до 80°С,
с содержанием образивных частиц не более 1 % по объему, размером не более 5 мм
и микротвердостью до 9000 МПа.
Конструкция насоса фекального
сточно-динамического СД 450/22,5
Горизонтальные, консольные, одноступенчатые,
Привод насоса СД
осуществляется электродвигателем через упругую муфту. Для защиты и
охлаждения сальникового уплотнения от износа, в узел уплотнения подается
затворная жидкость под давлением, превышающим на 0,05-0,1 МПа давление перед
уплотнением.
Затворной жидкостью
может служить техническая вода температурой до 40°С.
Агрегаты насосные СД -
могут быть поставлены во взрывобезопасном исполнении для работы во
взрывоопасных помещениях всех классов, кроме В - I.
Запрещается использовать
насосы
и агрегаты для перекачивания горючих и легковоспламеняющихся
жидкостей.
Насосный агрегат состоит
из насоса и приводного двигателя, установленных на общей сварной
фундаментной раме и соединенных между собой при помощи упругой
втулочно-пальцевой муфты, рассчитанной на соответствующие моменты.
Всасывающий патрубок
расположен по оси насоса, напорный - вертикально вверх. При
необходимости напорный патрубок может быть повернут на 90°. в любую сторону.
Материал проточной части:
корпуса насоса, крышки, рабочего колеса - серый чугун СЧ 20 или СЧ
25.
Уплотнение вала - одинарное торцовое или двойной сальник.
Материал вала насоса – сталь 45.
Показатели надежности СД 450/22,5
Средний ресурс до капитального ремонта, ч, не менее 7 000
Установленный ресурс до списания, ч, не менее 32000
· Критерием отказа является нарушение нормального функционирования насоса.
· Критериями предельного состояния является снижение напора
более чем на 12% от номинального (выработка ресурса).
· Необходимость замены сальниковой набивки не считается
отказом насоса.
· Величина наработки
на отказ указана без учета замены сальниковой набивки.
· Назначенный срок службы обеспечивается заменой (при
необходимости) быстроизнашивающихся частей насоса и комплектующих.
· По достижении насосом назначенного срока службы, при
сохранении технико -экономических показателей, может быть принято решение о
продолжении эксплуатации.
Насос (агрегат) транспортируется без тары на деревянных
салазках.
Гарантированный срок службы – 18 месяцев со дня ввода в
эксплуатацию, но не позднее 24 месяцев со дня реализации насоса
Комплектация насоса СД 450/22,5:
В комплект поставки насоса входят:
• Насос
• Электродвигатель
• Соединительная муфта
• Фундаментная плита или плита из профиля
• Паспорт
• Руководство по эксплуатации
• Возможна поставка комплекта запасных частей за отдельную
плату.
Подшипники и сальниковая набивка к насосам
Типоразмер
|
Передняя опора
|
Задняя опора
|
Тип сальниковой
набивки ГОСТ 5152-84
|
агрегата
|
|
подш
|
шт
|
подш
|
шт
|
|
|
|
СД16/25
|
307
|
1
|
307
|
1
|
ХПБ8х8
|
СД 16/10
|
308
|
1
|
308
|
1
|
ХПБ8х9
|
СД32/40
|
308
|
1
|
308
|
1
|
ХПБ8х10
|
СД 50/5 6
|
46309
|
1
|
46309
|
1
|
ХПБ8х11
|
СД70/80
|
46309
|
1
|
46309
|
1
|
ХПБ8х12
|
СД50/10
|
307
|
1
|
307
|
1
|
ХПБ8х13
|
СД25/14
|
308
|
1
|
308
|
1
|
ХПБ8х14
|
СД 100/40
|
46309
|
1
|
46309
|
1
|
ХПБ8х15
|
СД80/32
|
46309
|
1
|
46309
|
1
|
ХПБ 10x10
|
СД 160/10 М
|
7318
|
1
|
7318
|
1
|
ХПБ16x16
|
СД160/45М
|
7318
|
1
|
7318
|
1
|
ХПБ16x17
|
СД250/22.5М
|
7318
|
1
|
7318
|
1
|
ХПБ16x18
|
СД450/22,5
|
7318
|
1
|
7318
|
1
|
ХПБ16x19
|
СД800/32
|
322
|
1
|
322
|
1
|
ХПБ16x20
|

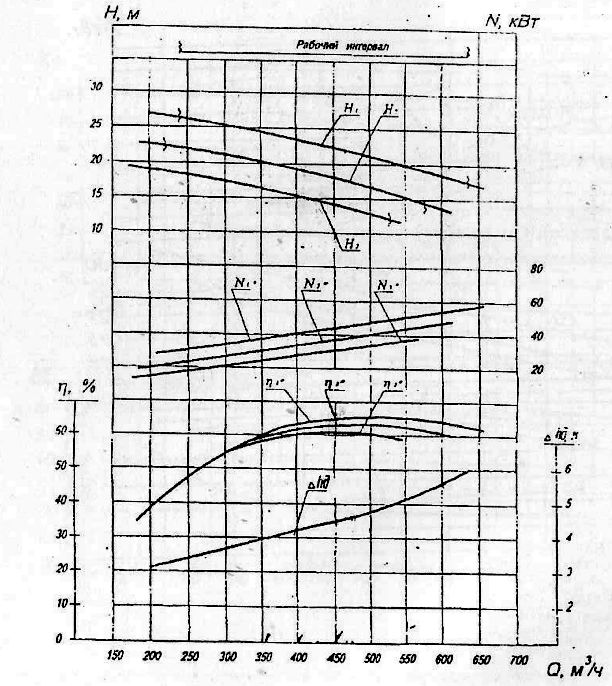

Гидравлическая характеристика
насоса СД 450/22,5
Рис. 3

Условные обозначения
насоса для сточно-массных сред СД 450/22,5
УХЛ4 ТУ 26-06-1354-82
где,
СД- сточно-динамический насос;
450 - подача (м3/час);
22,5 - напор (м);
а — первая обточка рабочего колеса (б –вторая обточка р.к.),
без обозначения – двойной сальник,
т – одинарное торцовое.
УХЛ - климатическое исполнение по ГОСТ 15150-69.
4 - категория размещения при
эксплуатации по ГОСТ 15150-69.
ТУ 26-06-1354-82 – технические условия изготовления насоса;
Взрывобезопасное исполнение насоса обозначается индексом
"Е".
Взаимозаменяемость:
Таблица старых названий
насосов
После 1991 г
|
До 1991 г
|
До
1982 г
|
СМ 250-200-400/6
|
СД 450/22,5
|
ФГ 450/22,5
|
