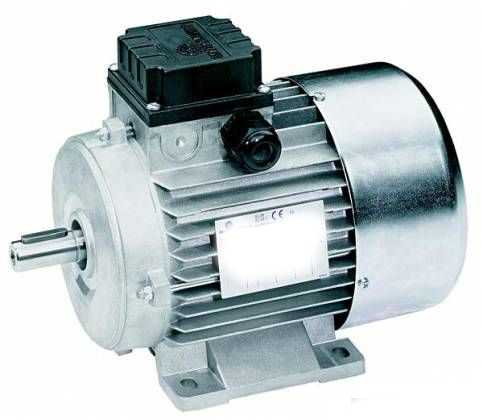

AИР200L8 Электродвигатель общепромышленный асинхронный

AИР 200L8 Электродвигатель общепромышленный асинхронный

Купить электродвигатель

Наша компания осуществляет комплексные поставки двигателя со склада и под заказ по

дилерским ценам. Доставка до места, любой транспортной компанией, по желанию

заказчика.

Таблица 1

Технические характеристики электродвигателя AИР200L8

Где,

N– мощность двигателя в кВт;

n– частота вращения вала электродвигателя, об/мин;

h- КПД электродвигателя в %;

cos φ – коэфициэнт мощности электродвигателя;

Iki/Inom - отношение начального пускового тока к номинальному;

Мп/Мн– отношение пускового момента к номинальному моменту.

Mmax/Mnom - отношение максимального момента к номинальному;

Iпуск/Iном – отношение тока пускового к номинальному, А;

J– момент инерции, кг∙м2

М – масса электродвигателя в кг, для исполнения IM1081;

*показатели у разных производителей могут незначительно отличаться друг от друга

Таблица 2

Габаритные, установочные и присоединительные размеры

электродвигателяAИР200L8

* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.

Рис 1.Конструктивные исполнения и способ монтажа по ГОСТ 2479-79.

Рис 2. Двигатель обдуваемого закрытого исполнениясо степенью защиты IP54 (55).

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Электродвигателя AИР200L8

Двигатели унифицированной серии АИР являются самыми распространёнными в промышленности, за счет простоты конструкции и выгодной стоимости при высокой надежности в эксплуатации.

Асинхронныеэлектродвигатели АИР, благодаря простоте конструкции, отсутствию подвижных контактов, высокой ремонтопригодности, невысокой цене по сравнению с другими электрическими двигателями применяются практически во всех отраслях промышленности и сельского хозяйства.

Используются для привода различных машин и оборудования, работа которых имеет беспрерывный характер.

Применяются в таких установках, как насосы, вентиляторы, компрессоры, конвейеры, станках,и пр.

Конструкция электродвигателя AИР200L8

Общепромышленные трехфазные асинхронные электродвигателиAИР200L8изготавливаются по умолчанию:

- на двойное напряжение 380/660В (шесть клемм в коробке выводов).

Изготовление электродвигателей на другое напряжение производится по заказу.

1. - климатического исполнения У (Температура окруж. среды, C°-20 ... +40)
2. -категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
3. - режим работы - продолжительный, S1.(S1 по ГОСТ 183-74: продолжительный при
4. неизменной нагрузке и стабильности).

Класс нагревостойкости F – пиковая температура нагрева обмотки до 150°С.

- степень защиты - IP54.
Степень защиты электродвигателя IP54 - согласно International Protection, 5 – защита от пыли, 4 – защита от попадания воды.

Общепромышленные электродвигатели АИР, АИРМ, 5АМ, 5АИ со степенью защиты IP54 (55)

выполнены в закрытом обдуваемом исполнении (рис 2).

Система охлаждения двигателей - IC 041 по ГОСТ 20459 (МЭК 60034-6). Электродвигатели имеют станину с наружными продольными охлаждающими ребрами.

Охлаждение осуществляется путем обдува станины внешним центробежным вентилятором, расположенным на валу электродвигателя со стороны противоположной приводу и закрытым защитным кожухом.

Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.

Монтажное исполнение двигателей:
-на лапах (IM 1081, 1001, 1011)
-фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).

Общепромышленные электродвигатели серии AИР200L8 отличают:

• ·возможность кратковременных механических перегрузок;
• ·простота конструкции;
• ·простота пуска и легкость его автоматизации ;
• ·преимущественно постоянная скорость при разных нагрузках;
• ·повышен КПДза счет высокой точности изготовления;
• ·снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
• ·степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
• ·снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
• ·высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
• ·корпус отлит из серого чугуна.

Для работы на открытом воздухе рекомендуется предохранить двигатель АИР серии при помощи козырька от непосредственного попадания дождя, снега и солнечных лучей.

Двигатели АИР специального исполнения - химостойкие (Х2), морские (ОМ2), со встр. темп защитой (Б), повышенной точности (П).

Климатические условия - У2, У3, У5, УХЛ2, УХЛ4, Т2 (тропические).

Дополнительные обозначения электродвигателей АИ специального исполнения:

- Б - встроенная температурная защита (АИРХХХМ2БУ3);

- В - встраиваемые (АИРВХХА2);

- С - с повышенным скольжением (АИРСХХХL4), не путайте с АИС - привязка мощности к размерам по DIN;

- Е - со встроенным тормозом (АИРХХХS2Е);

- Е2 - с ручным растормаживающим устройством (АИРХХХL4Е2);

- 3Е - однофазный двигатель с трехфазной обмоткой (АИР3ЕХХХВ4);

- Е - однофазный двигатель с двухфазной обмоткой (АИРЕХХХS4);

- Ж - электродвигатели для моноблочных насосов со специальным выходным концом вала; (АИРХХХВ2Ж);

- РЗ - для мотор-редукторов (АИРХХХS4РЗ);

- Ш - для промышленных швейных машин (АИРХХХВ2Ш);

- П - повышенной точности по установочным размерам (АИРХХХS4П);

- Ф - хладономаслостойкое исполнение (АИРХХХL4Ф);

- А - для атомных электростанций (4АСХХХL4А5);

- Х2 - химостойкие (АИРХХХМ4Х2).

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие специального исполнения, производится под заказ.

Условные обозначения

Электродвигателя АИР 200L8У3IP54 22кВт, 750 об/мин, IM1081

- А - асинхронный двигатель,
- И - двигатель разработан в рамках Интерэлектро,
- Р - привязка мощностей к установочным размерам в соответствии с ГОСТ Р 51689,

(С -изготавливаемые по евростандарту DIN (CENELEK));
- 200 - высота оси вращения (габарит),
-L- установочный размер по длине станины;
- 6 - число полюсов,

- У - климатическое исполнение,
- 3 - категория размещения.

- IP54 – степень защиты электродвигателя;

-22– мощность электродвигателя;

-750 – обороты электродвигателя;

- IM – монтажное исполнение поГОСТ 2479-79;

Взаимозаменяемость:

Двигатели аналогичны по размерам и параметрам двигателям:

5АИ 200L8, АД200L8, АМХ200L8, А200L8.

Ранее двигатели выпускались под марками:

АИР 200 L822 кВт, 750 об. - АО2-81-8,4А200L8, 4АМ200L8
