АИР(5АИ) 250S2 Электродвигатель общепромышленный
Купить электродвигатель
Наша компания осуществляет комплексные поставки электродвигателей со склада и под заказ по дилерским ценам. Доставка до места, любой транспортной компанией, по желанию заказчика. У нас можно купить насосы по лучшей цене и в самые короткие сроки.
Таблица 1
Технические характеристики
электродвигателя АИР(5АИ) 250S2
Тип
N
n.*
I, 380В
h , %*
cos Ф
Iп/ Iн
Мп/Мн
Мmax/Мн
J, кгм2*
M, кг*
, А*
АИР 250 S2
75
2975
134,6
93
0,91
7
2
2,3
0,35
425
Где,
N – мощность двигателя в кВт;
n – частота вращения вала электродвигателя, об/мин;
h - КПД
электродвигателя в %;
cos φ – коэфициэнт мощности
электродвигателя;
Iki/Inom - отношение начального
пускового тока к номинальному;
Мп /Мн – отношение
пускового момента к номинальному моменту.
Mmax/Mnom - отношение
максимального момента к номинальному;
I пуск/I ном – отношение тока пускового к
номинальному, А;
J – момент инерции, кг∙м2
М – масса электродвигателя в кг,
для исполнения IM1081;
* показатели у разных производителей могут
незначительно отличаться друг от друга
Таблица 2
Габаритные, установочные и
присоединительные размеры
электродвигателя АИР(5АИ) 250S2
Тип
l30 *
h31 *
d24
l1
l10
l31
d1
d10
d20
d22
d25
b10
n
h
l21 *
l20 *
h10 *
h5
АИР 250S2
845
615
550
140
311
168
65
24
500
24
450
406
8
250
18
5
32
69
* - размеры могут незначительно отличаться в зависимости от
завода-изготовителя электродвигателя.

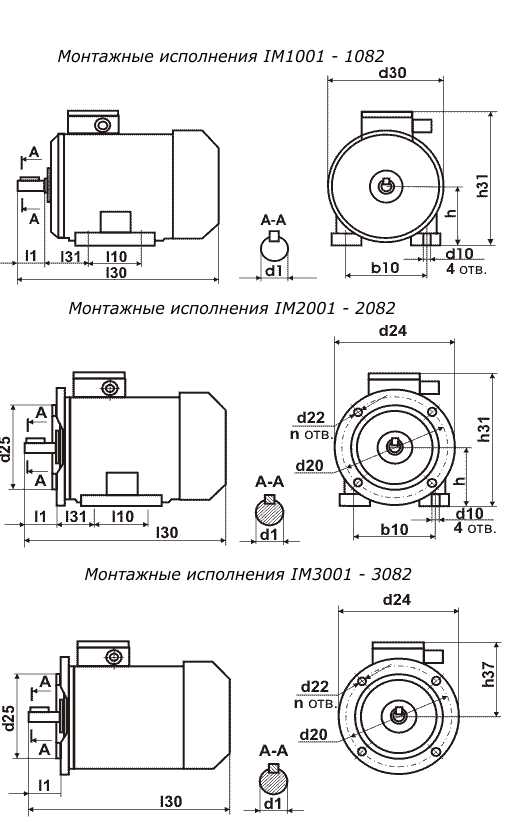

Рис 1. Конструктивные исполнения и способ монтажа по ГОСТ 2479-79.

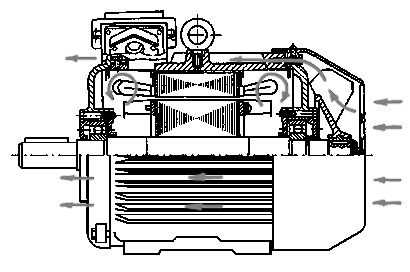

Рис 2. Двигатель
обдуваемого закрытого исполнения со
степенью защиты IP54 (55).
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Электродвигателя общепромышленного односкоростного трехфазного
асинхронного переменного тока с короткозамкнутым ротором АИР250S2
Двигатели унифицированной серии АИР являются самыми распространёнными в
промышленности, за счет простоты конструкции и выгодной стоимости при высокой
надежности в эксплуатации.
Асинхронные электродвигатели
АИР , благодаря простоте конструкции, отсутствию подвижных контактов,
высокой ремонтопригодности, невысокой цене по сравнению с другими
электрическими двигателями применяются практически во всех отраслях
промышленности и сельского хозяйства.
Используются для привода различных машин и оборудования, работа
которых имеет беспрерывный характер.
Применяются в таких установках, как насосы, вентиляторы,
компрессоры, конвейеры, станках, и пр.
Конструкция электродвигателя общепромышленного трехфазного
асинхронного АИР250S2
Общепромышленные трехфазные
асинхронные электродвигатели АИР250S2
изготавливаются по умолчанию:
- на двойное напряжение 380/660В
(шесть клемм в коробке выводов).
Изготовление электродвигателей на
другое напряжение производится по заказу.
- климатического исполнения У (Температура окруж. среды, C°-20 ... +40)
- категории размещения - 2 (эксплуатация
под навесом, отсутствие прямого воздействия осадков и солнечного излучения),
или 3 (эксплуатация в закрытых помещениях без регулирования климатических
условий).
- режим работы - продолжительный, S1. (S1 по ГОСТ 183-74:
продолжительный при
неизменной нагрузке и стабильности).
Класс нагревостойкости F – пиковая температура нагрева обмотки до 150°С.
- степень защиты - IP54.
Степень защиты электродвигателя IP54 - согласно International
Protection, 5 – защита от пыли, 4 – защита от попадания воды.
Общепромышленные электродвигатели
АИР, АИРМ, 5АМ, 5АИ со степенью защиты IP54 (55)
выполнены в закрытом обдуваемом
исполнении (рис 2).
Система охлаждения двигателей - IC
0141 по ГОСТ 20459 (МЭК 60034-6). Электродвигатели имеют станину с наружными продольными
охлаждающими ребрами.
Охлаждение осуществляется путем
обдува станины внешним центробежным вентилятором, расположенным на валу
электродвигателя со стороны противоположной приводу и закрытым защитным
кожухом.
Конструктивные исполнения и способ монтажа
выполнены по ГОСТ 2479-79.
Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011) или
фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Общепромышленные электродвигатели
серии АИР250S2 отличают:
·
возможность кратковременных механических перегрузок;
·
простота конструкции;
·
простота пуска и легкость его автоматизации ;
·
преимущественно постоянная скорость при разных
нагрузках;
·
повышен КПД за
счет высокой точности изготовления;
·
снижен уровень шума (до 55 дБ) за счет применения
высокоточных подшипников;
·
степень защиты IP54 электродвигателей обеспечивает
повышенную защищенность оболочки электродвигателя от воды и пыли;
·
снижен уровень реактивных токов cosφ (до 0,86), что
приводит к значительному снижению риска перенапряжения в сети;
·
высокая эксплуатационная надежность электродвигателя
при пусках и спонтанно возникающих перегрузках получена путем значительного
увеличения кратности пусковых моментов;
·
корпус отлит из серого чугуна.
Для работы на открытом воздухе
рекомендуется предохранить двигатель АИР серии при помощи козырька от
непосредственного попадания дождя, снега и солнечных лучей.
Двигатели АИР специального
исполнения - химостойкие (Х2), морские (ОМ2), со встр. темп защитой (Б),
повышенной точности (П).
Климатические условия - У2, У3, У5,
УХЛ2, УХЛ4, Т2 (тропические).
Дополнительные обозначения
электродвигателей АИ специального исполнения:
- Б - встроенная температурная
защита (АИРХХХМ2БУ3);
- В - встраиваемые (АИРВХХА2);
- С - с повышенным скольжением (АИРСХХХL4),
не путайте с АИС - привязка мощности к размерам по DIN;
- Е - со встроенным тормозом (АИРХХХS2Е);
- Е2 - с ручным растормаживающим
устройством (АИРХХХL4Е2);
- 3Е - однофазный двигатель с трехфазной
обмоткой (АИР3ЕХХХВ4);
- Е - однофазный двигатель с
двухфазной обмоткой (АИРЕХХХS4);
- Ж - электродвигатели для
моноблочных насосов со специальным выходным концом вала; (АИРХХХВ2Ж);
- РЗ - для мотор-редукторов (АИРХХХS4РЗ);
- Ш - для промышленных швейных машин
(АИРХХХВ2Ш);
- П - повышенной точности по
установочным размерам (АИРХХХS4П);
- Ф - хладономаслостойкое исполнение
(АИРХХХL4Ф);
- А - для атомных электростанций
(4АСХХХL4А5);
- Х2 - химостойкие (АИРХХХМ4Х2).
Изготовление электродвигателей с повышенным скольжением, двумя концами вала и
другие специального исполнения, производится под заказ.
Условные обозначения
Электродвигателя АИР 250
S 2 У3 IP 54 75 кВт, 3000 об/мин, IM1081
- А - асинхронный двигатель,
- И - двигатель разработан в рамках Интерэлектро,
- Р - привязка мощностей к установочным размерам в соответствии с ГОСТ Р 51689,
(С - изготавливаемые по евростандарту DIN ( CENELEK));
- 200 - высота оси вращения (габарит),
- S - установочный размер
по длине станины;
- 2 - число полюсов,
- У - климатическое исполнение,
- 3 - категория размещения.
- IP54 – степень защиты электродвигателя;
- 75 – мощность
электродвигателя;
-300 0 –
обороты электродвигателя;
- IM – монтажное исполнение по ГОСТ 2479-79;
Взаимозаменяемость:
Двигатели аналогичны по размерам и параметрам двигателям:
5 АИ 250S2, АД250S2, АМХ250S2, А250S2.
Ранее двигатели выпускались под марками:
АИР 250S 2, 75 кВт, 3000 об. - АО2-91-2,
4А250S2, 4АМ250S2.
