Насос ПВП 250/56 без двиг 313 400 руб. Насос ПВП 250/56 с двиг 110 кВт 704 745 руб.
Насос песковый полупогружнойПВП 250/56
Наша компания осуществляет поставки насоса со склада и под заказ
по дилерским ценам.
Доставка до места, любой транспортной компанией, по желанию заказчика.
Технические характеристики насоса ПВП 250/56
Наименование
Qкуб.м/ч
H, м
глуб. Погр. М
Δ, мм
тип ЭД
N, кВт
n, кВт/об.мин
ПВП 250/28
250
28
1
6
АИР 225М4
55
1500
Q – производительность;
Н – напор;
Δ – максимальный размер твердых частиц;
N – мощность двигателя;
n – частота вращения рабочего колеса;
Размеры и вес насоса ПВП 250/56
насос
M насоса,кг
M агрегата, кг
D нагн. Патр
LxBxH
ПВП250/28
531
873
125
1680х585х2647

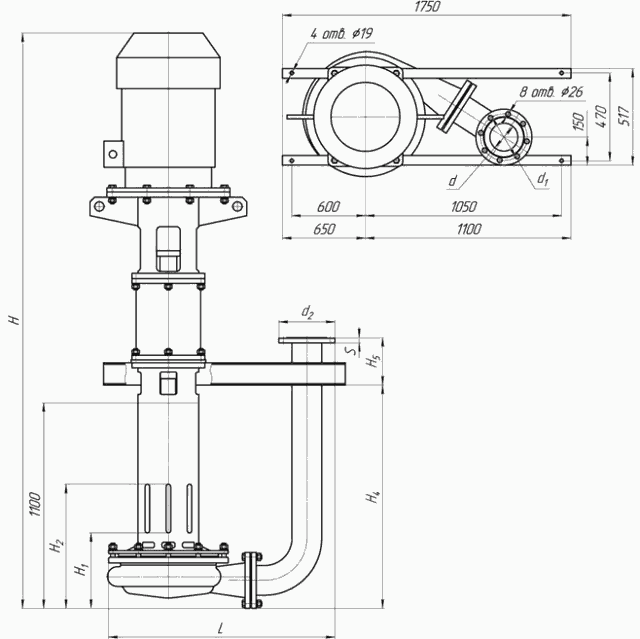

Рис 1
Типоразмер пескового агрегата
Размеры, мм
Н
Н1
Н2
Н4
Н5
d
d1
d2
S
L
ПВП250/56
3070
405
665
1195
255
125
220
270
28
1160
Рис 2
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Центробежный электронасосный агрегат ПВП 250/56
предназначен для перекачивания продуктов обогащения руд и глиноземного
производства, песчаных и других абразивных гидропримесей с водородным
показателем рН от 6 до 8, плотностью до 1300 кг/м 3, концентрацией твердых
включений до 25%, температурой до плюс 60 оС. Агрегат ПВП 250/56 предназначен для
эксплуатации в отапливаемых помещениях, или в не отапливаемых помещениях и под навесом при темпера окружающего воздуха от - 30° до + 40° С. Насосы могут применяться для гидротранспортировки пульпы из зумпфов, колодцев, водосборников и других емкостей на обогатительных фабриках при смыве полов,
а также для перекачки пенных пульп.
Конструкция насос пескового полупогружногоПВП 250/56
Вертикальный полупогружной электронасосный агрегат с центробежным консольным одноступенчатым насосом (песковым).
С боковым входом гидросмеси..
Материал деталей проточной части: рабочее колесо - износостойкая резина; диск футеровочный - износостойкая резина; улита - износостойкий чугун.
Уплотнение вала - сальниковое с подводом промывочной воды.
Герметизация подшипников от перекачиваемой жидкости осуществляется узлом,
состоящим из щелевого уплотнения, разделительной камеры и резиновой
армированногой манжеты. Агрегат ПВП 250/56 установлен на горизонтальных опорных конструкциях. Привод насоса осуществляется через упругую муфту.
Для насосов ПВП 250/56 подвод перекачиваемой жидкости к рабочему колесу производится через решётку, предохраняющей от попадания в рабочую полость насосов крупных включений, отвод - через трубу вертикально вверх. Рабочее колесо насосов закрытого
типа. Направление вращения ротора - против хода часовой стрелки, если смотреть со стороны двигателя. Насос и агрегат изготовлены в общепромышленном исполнении и не допускают установки во взрывоопасных и пожароопасных производствах, помещениях и установках, а также не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.
Условные обозначения
Насос песковый полупогружнойПВП 250/56-110
где:
П–песковый, В–вертикальный, П–полупогружной, 250–подача в м 3/ч, 56–напор в м, 110–мощность приводного электродвигателя, кВт.
Взаимозаменяемость:
Наименование
Q (м3/ч)
H (м)
n (об/мин)
N (кВт)
М (кг)
Габариты (мм)
Насос ПБ 250/56
250
56
1500
110
1842
270х822х2357
